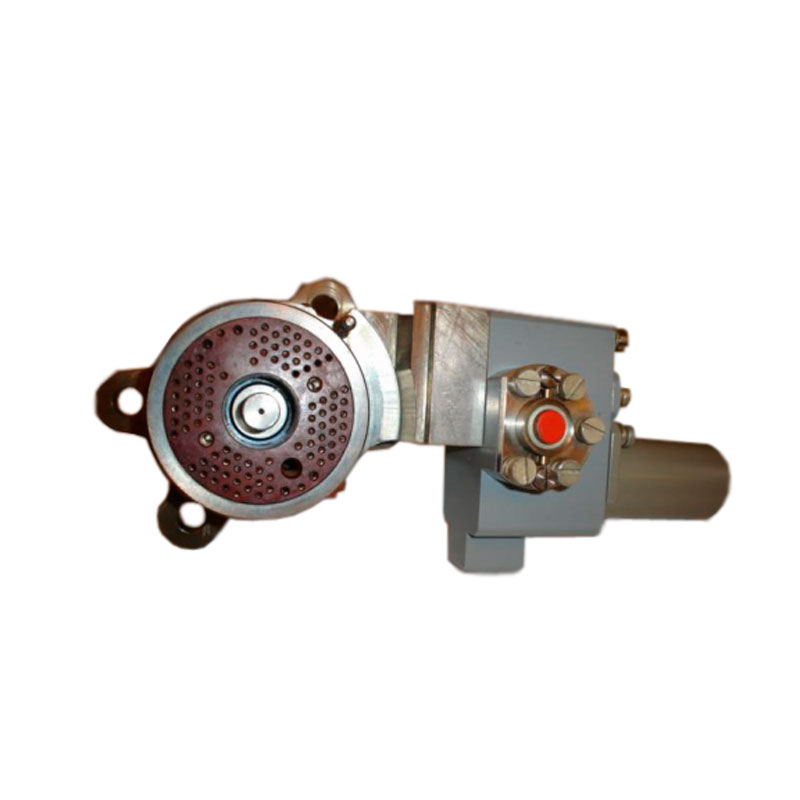

АЭРВД-100м-2

Вилки типа АЭРВД-100ШМ-В предназначены для соединения и разъединения электрических цепей при сочленении и расчленении с переходниками ЭНГ-У4-1-100-0-П0-0 –В по ГЕ0.364.236 ТУ, ЭНГ-У21-100-ПО-В (АЭРВД-100В-СТУ) по ГКСА.434600.011 ТУ, ЭНГ-У24-100-ПО-В по ГКСА.434600.014 ТУ и розеткой ЭНГ-У4-1-100-0-Р(1,2, 3, 4)-0-В (АЭРВД-100В) по ГЕ0.364.236 ТУ

Условия эксплуатации

9.1 Механические факторы: — механический удар одиночного действия: — ударное ускорение до 147,2 м/с2(до 15g) вдоль оси, -длительность удара   от 50 до 70 мс; — ударное ускорение до 588,6 м/с2(до 60 g ) перпендикулярно оси длительность удара от 2 до 15 мс; — линейные (центробежные) нагрузки с ускорением: — 147,2 м/с (15 g) вдоль оси, — 78,5 м/с2 (8 g) перпендикулярно оси; — акустический шум: — диапазон частот от 50 до 10000 Гц — уровень звукового давления до 170 дБ;9.2 Климатические факторы: — температура окружающей среды от минус 45 до плюс 50 0С; -относительная влажность воздуха до 98 % при температуре 35 0С; — атмосферное давление от 85 кПа до 106 кПа (от 644 до 800 мм рт.ст.); — изменение температуры среды от минус 45 до плюс 100 0С; — пыль; — дождь; — иней, роса; — солнечная радиация; — соляной туман; — морская вода; — плесневые грибы; — гидростатическое давление на вилку, сочленённую с переходником – 9,81 МПа (100 кгс/см2). Требование к водонепроницаемости вилки после расчленения с переходником не предъявляют; — вилка устойчива к воздействию спецфакторов.

 Механические факторы:
— механический удар одиночного действия:
— ударное ускорение до 147,2 м/с2(до 15g) вдоль оси,
-длительность удара от 50 до 70 мс;
— ударное ускорение до 588,6 м/с2(до 60 g ) перпендикулярно оси длительность удара от 2 до 15 мс;
— линейные (центробежные) нагрузки с ускорением:
— 147,2 м/с (15 g) вдоль оси,
— 78,5 м/с2 (8 g) перпендикулярно оси;
— акустический шум:
— диапазон частот от 50 до 10000 Гц
— уровень звукового давления до 170 дБ;9.2 Климатические факторы:
— температура окружающей среды от минус 45 до плюс 50 0С;
-относительная влажность воздуха до 98 % при температуре 35 0С;
— атмосферное давление от 85 кПа до 106 кПа (от 644 до 800 мм рт.ст.);
— изменение температуры среды от минус 45 до плюс 100 0С;
— пыль;
— дождь;
— иней, роса;
— солнечная радиация;
— соляной туман;
— морская вода;
— плесневые грибы;
— гидростатическое давление на вилку, сочленённую с переходником – 9,81 МПа (100 кгс/см2). Требование к водонепроницаемости вилки после расчленения с переходником не предъявляют;
— вилка устойчива к воздействию спецфакторов.
