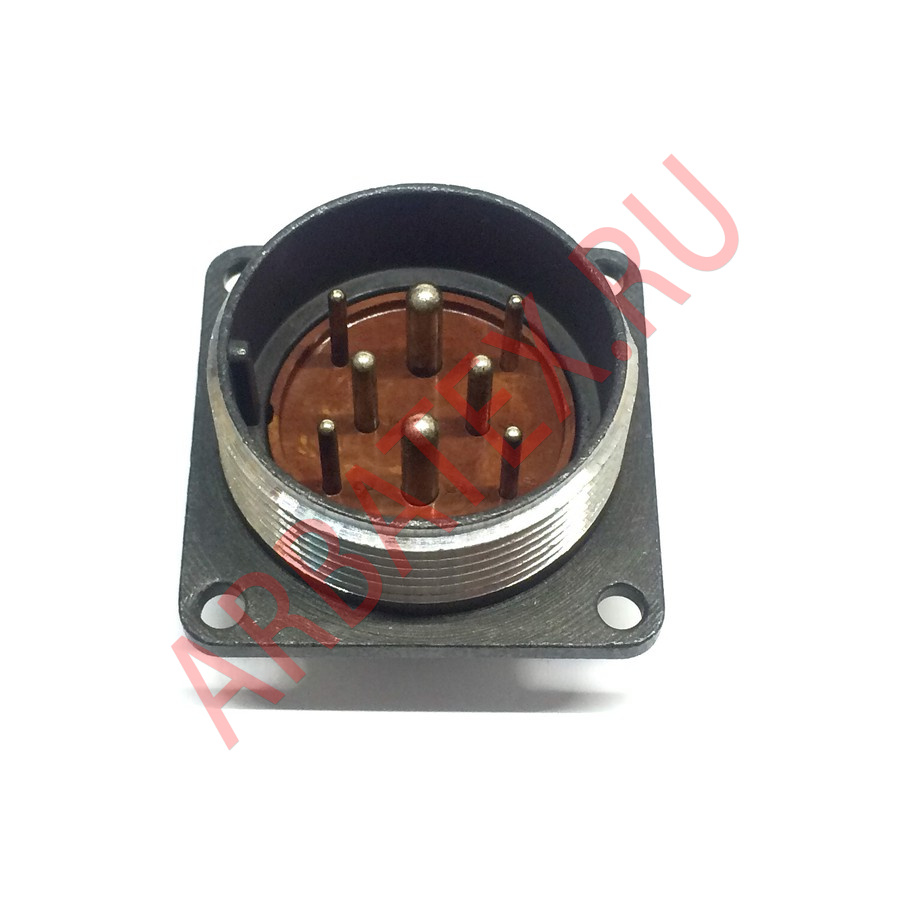

ШРГ48П7ЭШ2 вилка блочная

Вилка блочная ШРГ48П7ЭШ2 цилиндрическая низкочастотная герметичная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШРГ48П7ЭШ2, где:

ШРГ - тип соединителя.

48 - условный размер корпуса.

П - без патрубка.

7 - количество контактов.

Э - для экранированного кабеля (отсутствует).

Ш - вилка.

2 - сочетания контактов.

Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - не более 10 А;

- 3,5 мм - не более 50 А;

- 5,5 мм - не более 100 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 3,5 мм; 5,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 3,5 мм - 0,75 мОм;

- 5,5 мм - 0,3 мОм.

Сочленение изделия - резьбовое.

Тип корпуса - герметичный.

Метод монтажа - пайка.
