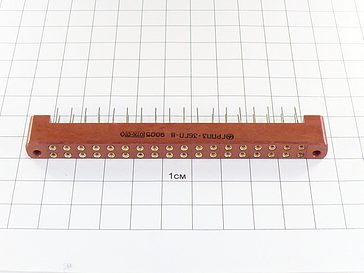

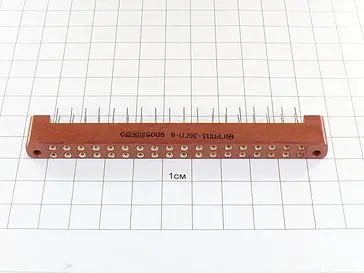

ГРПП3-36/24ГП-В

Условные обозначения соединителей ГРПП3:

Вилка (Розетка) ГРПП3-14(24,36,(36)24*,(36)16,46,(46)24,58)Ш(Г)д1П-В, где

ГРПП - тип соединителя - соединитель прямоугольный малогабаритный с гиперболоидными гнездами для печатного монтажа.
Также существует соединитель ГРПМ3.

3- порядковый номер разработки.
14, 24, 36, (36)24*, (36)16, 46, (46)24, 58 - количество контактов;
- (36)24* - в изоляторе с 36 контактными отверстиями установлено 24 контакта.
Часть соединителя:
- Ш - вилка;
- Г - розетка.
Конструктивное исполнение хвостовика контактного гнезда:
- д - с прямым удлиненным хвостовиком;
- отсутствие буквы - с нормальным хвостовиком.

Конструктивное исполнение:
- 1 - блочная часть;
- отсутствие буквы - кабельная часть;
- П - наличие ориентации.
Всеклиматическое исполнение - В по ГОСТ В 20.39.404-81.

Варианты исполнения разъёмов ГРПП3 в зависимости от вида приёмки:
    - ОТК - отдел технического контроля;
    - ОС - особо стойкие (особо стабильные);
    - ПЗ - приемка заказчика;
    - ВП - военная приемка.

Основные технические характеристики соединителей ГРПП3:

Общие характеристики соединителей ГРПП3:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритные для печатного монтажа
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404-81
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Конструктивное исполнение:	с прямым удлиненным хвостовиком, с нормальным хвостовиком
Вид сочленения:	врубное
Покрытие контактов:	серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ГРПП3:
Общее количество контактов:	14, 24, 36, (36)24, (36)16, 46, (46)24, 58
Сопротивление контактов, не более, Ом:	0,008
Рабочий ток на контакт, А:	0,5; 1
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	20000
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	2
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	500 (50)
Линейное ускорение, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	25
