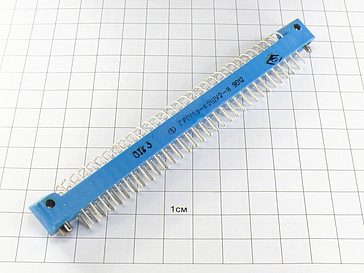

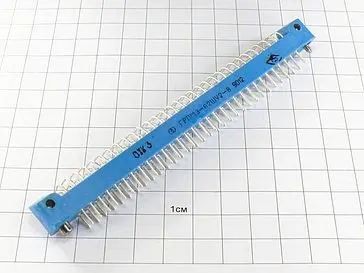

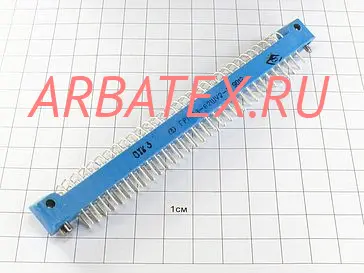

Соединители электрические низкочастотные прямоугольные ГРПМ9-82ШУ2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для печатного монтажа.
Соединители состоят из двух частей: вилки и розетки.
Покрытие контактов - золото, серебро.
Метод монтажа - пайка.
Шаг между контактами - 3,75 мм.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями Ке0.364.009 ТУ.
Структура условного обозначения:
ГРПМ9-82ШУ2-В
ГРПМ - соединитель прямоугольный малогабаритный, с гиперболоидными гнездами;
9 - порядковый номер разработки;
82 - количество контактов;
Ш - тип контакта : Ш - штыревой, Г - гнездовой;
У - конструктивное исполнение: У - вилка с угловым выводом для печатного монтажа; П - розетка с прямым выводом для печатного монтажа (без гребенки); С - розетка с прямым выводом для струнного (объемного) монтажа (с гребенкой); Н - вилка с выводами для печатного монтажа внахлест;
М - модернизированный;
1 - покрытие контактов: 1 - золото, 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81
|
Технические параметры соединителей ГРПМ9:
|
|
Общее количество контактов:
|
14, 18, 30, 31, 42, 52, 62
|
|
Сопротивление контактов, не более, Ом:
|
0,008
|
|
Рабочий ток, А:
|
2
|
|
Максимальное рабочее напряжение, В:
|
250
|
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
|
5000
|
|
Электрическая прочность изоляции, В:
|
1200
|
|
Емкость между любыми контактами, не более, пФ:
|
2,5
|
Синусоидальная вибрация:
- диапазон частот, Гц:
- ускорение, м/с2 (g):
|
1....4000
300 (30)
|
|
Механический удар, одиночного действия с ускорением, м/с2 (g):
|
1500 (150)
|
|
Механический удар, многократного действия с ускорением, м/с2 (g):
|
400 (40)
|
|
Линейное ускорение, м/с2 (g):
|
500 (50)
|
|
Атмосферное пониженное давление, Па (мм рт.ст.):
|
1,33x10-4 (10-6)
|
|
Рабочая температура окружающей среды, °C:
|
от -60 до +85
|
|
Смена температур с учетом температуры перегрева контактов, °C:
|
от -60 до +115
|
|
Повышенная относительная влажность воздуха при температуре 35°C, %:
|
98
|
|
Минимальная наработка, часов:
|
10000
|
|
Количество сочленений-расчленений:
|
1000
|
|
Срок сохраняемости, лет:
|
25
|
