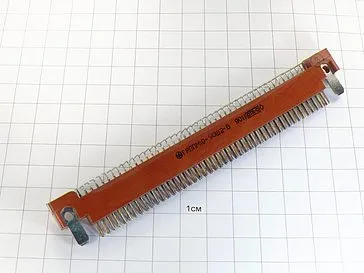

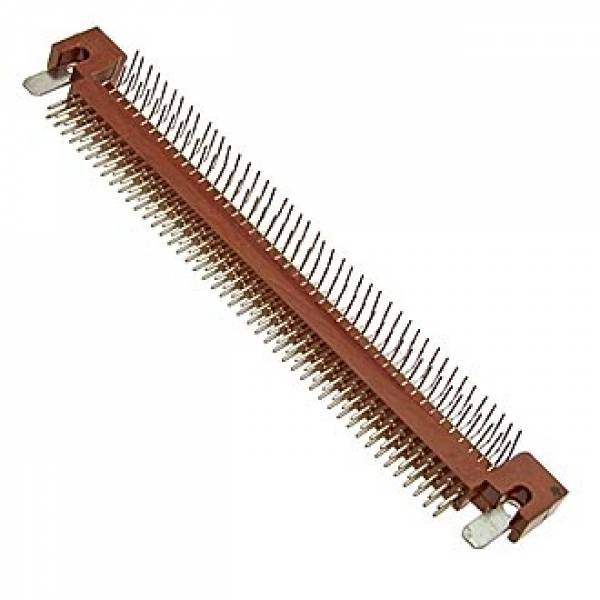

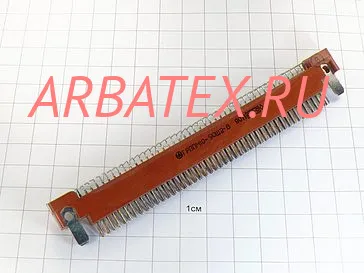

ГРППМ10-90Ш2 вилка прямоугольная, с гиперболоидными гнездами предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, обеспечивает соединение печатных плат с объёмным монтажом и печатных плат между собой.

Условное обозначение:

Вилка ГРППМ10-90Ш2, где:

ГРППМ - соединитель прямоугольный малогабаритный.
10 - порядковый номер разработки.
90 - количество контактов.

Ш - вилка.
2 - серебряное покрытие контактов.
При отсутствии дальнейшей расшифровки формулы изделие разъём ГРППМ10-90Ш2 имеет следующие конструктивные особенности:
- угловая;
- под печатный монтаж.

Технические характеристики ГРППМ10-90Ш2:

Рабочий ток на контакт - не более 1 А.
Максимальное напряжение - 100 В (ампл.).
Испытательное напряжение - 500 В (ампл.).

Сопротивление контактов - не более 0,01 Ом.
Сопротивление изоляции - не менее 1000 МОм.
Емкость между соединительными контактами - не более 4 пФ.

Усилия расчленения
- изделий соединители ГРППМ10-90Ш2 - не менее 150 Н (15 кгс);
- контактов с контрольным калибром - не менее 0,2 Н (20 кгс).
Число сочленений-расчленений - 250.

Минимальная наработка - 10 000 ч.
Минимальный срок сохраняемости - 25 лет.

Габаритные размеры - 135×22,4×7,5 мм.
Масса изделия соединитель ГРППМ10-90Ш2 - не более 32 г.

Варианты исполнения изделий вилки ГРППМ10-90Ш2 в зависимости от вида приёмки:
- отдел технического контроля - ГРППМ10-90Ш2 ОТК;
- особо стойкие (особо стабильные) - ОСГРППМ10-90Ш2, ГРППМ10-90Ш2 ОС;
- приемка заказчика - ГРППМ10-90Ш2 ПЗ;
- военная приемка - ГРППМ10-90Ш2 ВП.

Условия эксплуатации:

Синусоидальная вибрация:
- диапазон частот - от 1 Гц до 2000 Гц;
- амплитуда ускорения - 100 м/с2.

Акустический шум:
- диапазон частот - от 5 Гц до 10 000 Гц;
- уровень звукового давления - 140 дБ.

Механический удар одиночного действия:
- пиковое ударное ускорение - 1500 м/с2;
- длительность действия - от 1 мс до 2 мс.

Механический удар многократного действия:
- пиковое ударное ускорение - 350 м/с2;
- длительность действия - от 2 мс до 10 мс.

Линейное ускорение - 1000 м/с2.
Атмосферное пониженное рабочее давление для изделий разъёмы ГРППМ10-90Ш2 - 3,9·102 Па (3 мм рт. ст.).
Температура среды - от -60° С до +70° С.
Смена температур с учетом температуры перегрева контактов - от -60° С до +100° С.

Повышенная относительная влажность воздуха, при температуре +35° С - 98%.
Иней и роса, солнечное излучение, соляной туман, плесневые грибы.
Хвостовики контактов соединителей должны допускать присоединение проводов с максимальным сечением:
- для одного провода - 0,35 мм2;
- для двух проводов, для каждого - 14 мм2.
