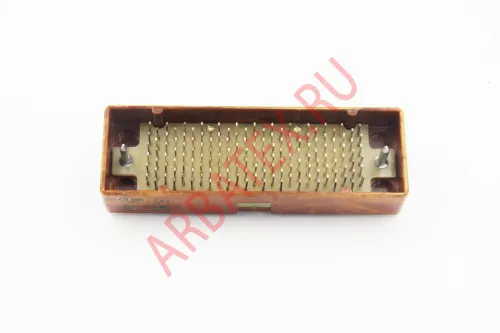

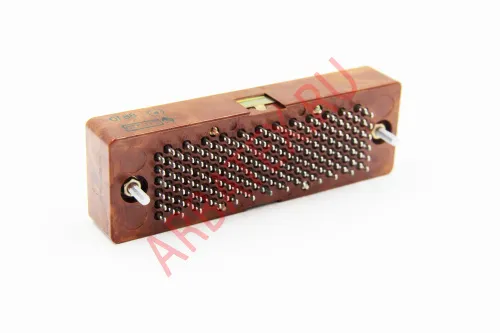

6Р-150В вилка блочная

6Р-150В вилка блочная

Описание

Соединители электрические низкочастотные прямоугольные типа 6Р предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 115 В.
Сочленение соединителей - врубное.
Покрытие контактов - золото, серебро.
Технические условия - ИЮ0.364.030 ТУ.
Климатическое исполнение - УХЛ по ГОСТ В 20.39.404.

Структура условного обозначения:
6Р-150В вилка блочная
6Р - тип соединителя;
150 - количество контактов;
В - вид покрытия контактов: А - золото; В - серебро.



Технические параметры соединителей 6Р:
Общее количество контактов: 100, 150
Сопротивление контактов, не более, МОм: 15
Рабочий ток, А: 2
Максимальное рабочее напряжение, В: 115
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 1000
Емкость между любыми контактами, не более, пФ: 6
Синусоидальная вибрация:
- диапазон частот, Гц:
- ускорение, м/с2 (g):

20....2500
25 (2,5)
Механический удар, многократного действия с ускорением, м/с2 (g): 350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.): 0,67x103 (5)
Рабочая температура окружающей среды, °C: от -60 до +85
Минимальная наработка, часов: 1500
Количество сочленений-расчленений: 500
Срок сохраняемости, лет: 25
