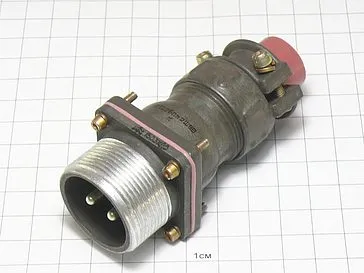

2РТТ28БПН2Ш9В

Соединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение).

Структура условного обозначения соединителя 2РТТ28БПН2Ш9В:
- 2РТТ - тип соединителя;
- 28 - условный размер корпуса;
- Б - вид корпуса:
- Б - блочный,
- К - кабельный;
- П - вид патрубка:
- П - прямой,
- У - угловой;
- Н - вид гайки патрубка:
- Н - для неэкранированного кабеля,
- Э - для экранированного кабеля;
- 2 - количество контактов;
- Ш - часть соединителя:
- Ш - вилка,
- Г - розетка;
- 9 - обозначение сочетания контактов;
- В - всеклиматическое исполнение.

Условия эксплуатации соединителя 2РТТ28БПН2Ш9В:
1. Вибрация:
- диапазон частот, Гц - от 1 до 5000,
- ускорение, м/с² (g) - 300 (30).
2. Одиночные удары:
- ускорение, м/с² (g) - 10000 (1000).
3. Многократные удары:
- ускорение, м/с² (g) - 1500 (150).
4. Повышенная рабочая температура среды, С - 100.
5. Пониженная температура окружающей среды, С - -60.
6. Пониженное атмосферное давление, Па (мм.рт.ст.) - 1,3 10^-4 (10^-6).

Технические характеристики соединителя 2РТТ28БПН2Ш9В:
Максимальное рабочее напряжение (амплитудное значение), не более, В - 700.
Максимальная токовая нагрузка на контакт, А - 50.
Сопротивление электрического контакта, не более, МОм:
- 1,5мм - 2,5;
- 2,5мм - 1,0;
- 3,5мм - 0,75;
- 5,5мм - 0,3;
- 9,0мм - 0,15.
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм - 5000.
Число сочленений-расчленений - 500.
Минимальная наработка, ч - 1000.
Минимальный срок сохраняемости, лет - 15.
Соединитель устойчивы к воздействию спецфакторов.
