Описание товара

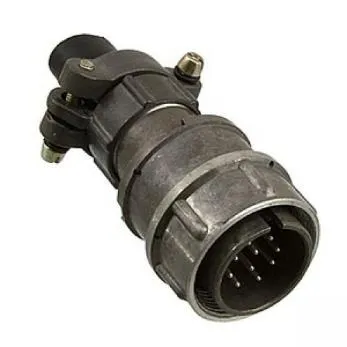

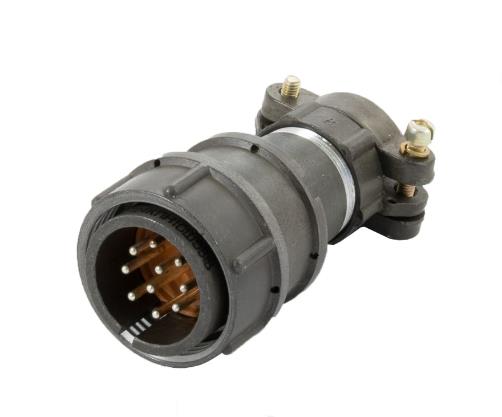

2РМ27КПН7Ш2А1 вилка электрическая цилиндрическая ручного соединения низкочастотная негерметичная, внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.
Условные обозначения:
2РМ27КПН7Ш2А1 вилка.
2РМ - тип соединителя-электрический низкочастотный цилиндрический негерметичный.
27 - условный размер корпуса.
К - вид корпуса: К - кабельный.
П - вид патрубка: П - прямой.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
7 - количество контактов;
Ш - часть соединителя: Ш - вилка.
2 - обозначение сочетания контактов; 2 - 1 мм, 1,5 мм.
А - покрытие контактов: А - золото.
1 – Максимально допустимая температура окружающей среды: 1 - 100°С.
Технические характеристики:
Тип соединителя | негерметичный, климатика УХЛ |
Количество контактов | 7/24 |
Рабочее напряжение для разъемов с семью контактами, не более | 700 В |
Максимальная токовая нагрузка на одиночный контакт, для разъемов с семью контактами: | |
для контактов Ø 1,0мм, не более | 8 А |
для контактов Ø 1,5мм, не более | 16 А |
Максимальная токовая нагрузка общая, для разъемов с семью контактами, не более | 60А |
Сопротивление контактов: | |
Ø 1,0мм, не более | 5,0 МОм |
Ø 1,5мм, не более | 2,5 Ом |
Материал контактов | золото / серебро / палладий |
Емкость между контактами, не более | 6 пФ |
Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
Синусоидальная вибрация, диапазон частот | 1...5000 Гц |
Синусоидальная вибрация, ускорение | 490 (50) м/с2 (g) |
Механический удар, одиночного действия с ускорением | 5000 (500) м/с2 (g) |
Механический удар, многократного действия с ускорением | 1000 (100) м/с2 (g) |
Атмосферное пониженное давление | 133,32*10-12 (10-12) Па (мм рт.ст.) |
Повышенная относительная влажность воздуха при температуре +40°C | 98 % |
Рабочая температура окружающей среды | -60...+100 *C |
Минимальная наработка, не менее | 1000 часов |
Максимальное количество сочленений-расчленений | 500 раз |
Гарантийный срок хранения | 15 лет |
