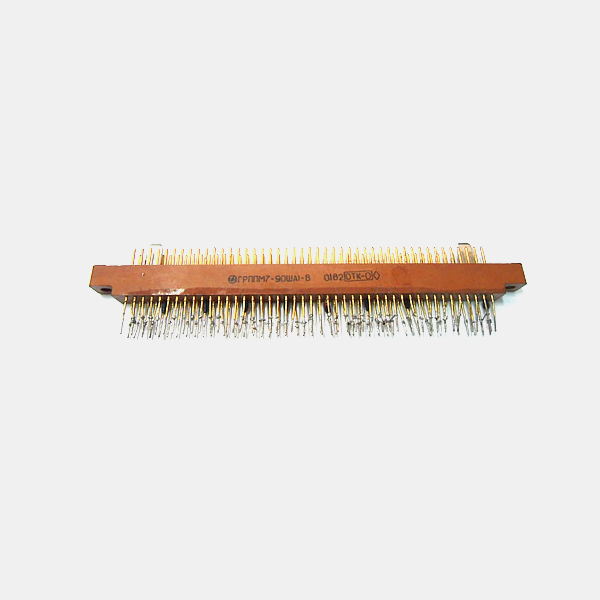

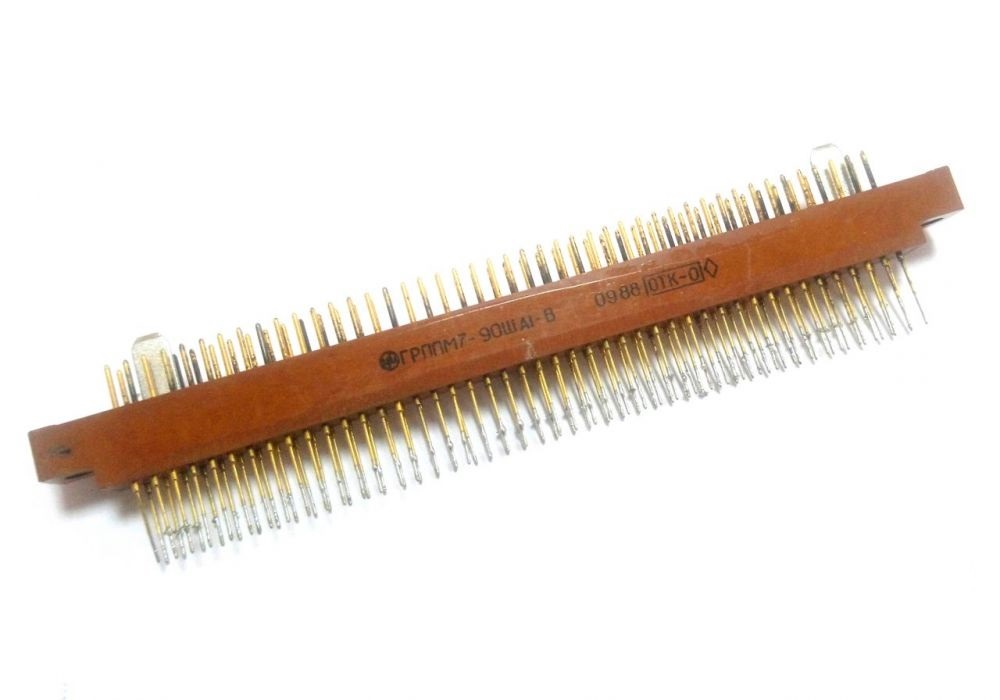

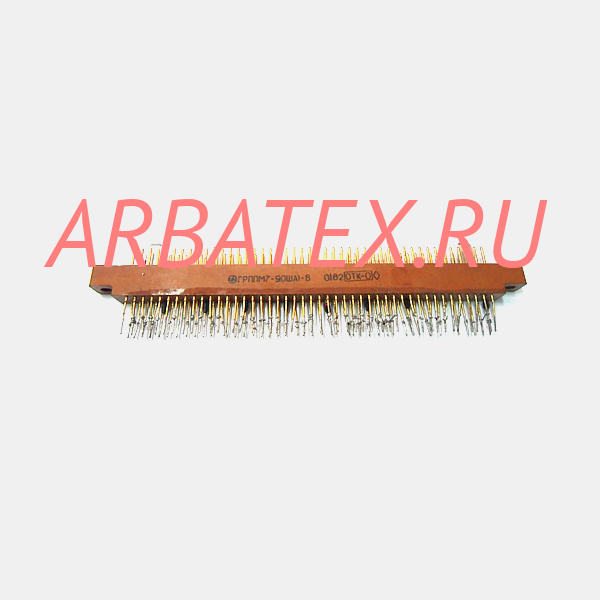

ГРППМ7-90ША1-В

Также это изделие может называться: ГРППМ7 90ША1, ГРППМ790ША1, ГРППМ7-9ОША1, grppm7-90sha1, grppm7 90sha1, grppm790sha1.

ГРППМ7-90ША1 вилка прямоугольная, с гиперболоидными гнездами предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, обеспечивают соединение печатных плат с объёмным монтажом и печатных плат между собой.

Условное обозначение:

Вилка ГРППМ7-90ША1, где:

ГРППМ - соединитель прямоугольный малогабаритный.

7 - порядковый номер разработки.

90 - количество контактов.

Ш - вилка.

А - прямое исполнение под печатный монтаж.

1 - золотое покрытие контактов.

Технические характеристики ГРППМ7-90ША1:

Рабочий ток на контакт - не более 1 А.

Максимальное напряжение - 100 В (ампл.).

Испытательное напряжение - 500 В (ампл.).

Сопротивление контактов - не более 0,01 Ом.

Сопротивление изоляции - не менее 1000 МОм.

Емкость между соединительными контактами - не более 4 пФ.

Усилия расчленения:

- изделий соединители ГРППМ7-90ША1 - не менее 135 Н (13,5 кгс);

- контактов с контрольным калибром - не менее 0,2 Н (20 кгс).

Число сочленений-расчленений - 250.

Минимальная наработка - 10 000 ч.

Минимальный срок сохраняемости - 12 лет.

Габаритные размеры - 133×30,8×8,5 мм.

Масса изделия соединитель ГРППМ7-90ША1 - не более 34 г.

Варианты исполнения изделий вилки ГРППМ7-90ША1 в зависимости от вида приёмки:

- отдел технического контроля - ГРППМ7-90ША1 ОТК;

- особо стойкие (особо стабильные) - ОСГРППМ7-90ША1, ГРППМ7-90ША1 ОС;

- приемка заказчика - ГРППМ7-90ША1 ПЗ;

- военная приемка - ГРППМ7-90ША1 ВП.

Условия эксплуатации:

Синусоидальная вибрация на разъём ГРППМ7-90ША1:

- диапазон частот - от 1 Гц до 2000 Гц;

- амплитуда ускорения - 100 м/с².

Акустический шум:

- диапазон частот - от 5 Гц до 10 000 Гц;

- уровень звукового давления - 140 дБ.

Механический удар одиночного действия:

- пиковое ударное ускорение - 1500 м/с²;

- длительность действия - от 1 мс до 2 мс.

Механический удар многократного действия:

- пиковое ударное ускорение - 350 м/с²;

- длительность действия - от 2 мс до 10 мс.

Линейное ускорение - 1000 м/с².

Атмосферное пониженное рабочее давление для изделий разъёмы ГРППМ7-90ША1 - 3,9·10² Па (3 мм рт. ст.).

Температура среды - от -60° С до +70° С.

Смена температур с учетом температуры перегрева контактов - от -60° С до +100° С.

Повышенная относительная влажность воздуха, при температуре +35° С - 98%.

Иней и роса, солнечное излучение, соляной туман, плесневые грибы.

Хвостовики контактов соединителей должны допускать присоединение проводов с максимальным сечением - 0,14 мм².
