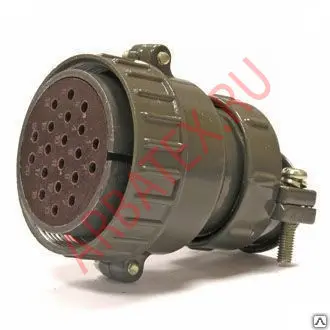

ШР48П20НШ1 розетка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.
Условные обозначения:
ШР48П20НШ1-розетка.
ШР - тип соединителя-штепсельный разъем негерметичный.
48 - условный размер корпуса.
П - конструктивное исполнение: для кабельной части: П - с прямым патрубком.
20 - количество контактов.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
Ш - вид контактов: для кабельной части: Ш - розетка, Г - вилка.
1 - обозначение сочетания контактов.
Технические характеристики:
Рабочее напряжение, не более 850 В. Максимальная токовая нагрузка на одиночный контакт, не более 6 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Метод монтажа - пайка. Минимальный срок сохраняемости 15 лет. Температура окружающей среды от -60°С до +60°С.
