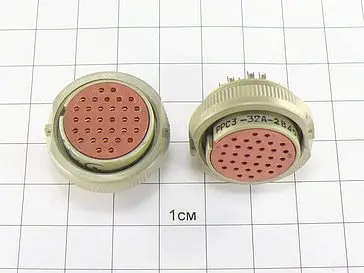

РРС3-32А-0-1В розетка

Соединители РРС цилиндрические низкочастотные для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 200 В (амплитудное значение) и силе тока до 2 А.
Используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из герметичной приборной вилки и негерметичной кабельной розетки или негерметичного перехода РРС6 и 2-х кабельных розеток.
Вилки рассчитаны на крепление к панели прибора сваркой, розетки предназначены для монтажа на кабеле.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки - без кожуха.
Покрытие контактов: штырей - никель или золото, гнезд - золото.
Присоединение проводов к хвостовикам контактов - методом пайки.

Структура условного обозначения: РРС3-32А-0-1-В
РРС - тип соединителя;
3 - порядковый номер разработки;
32 - количество контактов;
А - Покрытие контактов: А - золото, В - серебро,буква в обозначении отсутствует - никель;
0 - Конструктивное исполнение:
1 - вилка приборная без кожуха;
0 - розетка кабельная без кожуха;
7 - розетка кабельная с прямым кожухом;
9 - розетка кабельная с угловым кожухом;
1 - Многопозиционная поляризация изолятора в корпусе: 1...12
В - всеклиматическое исполнение,
Э - токопроводные корпусные детали.
