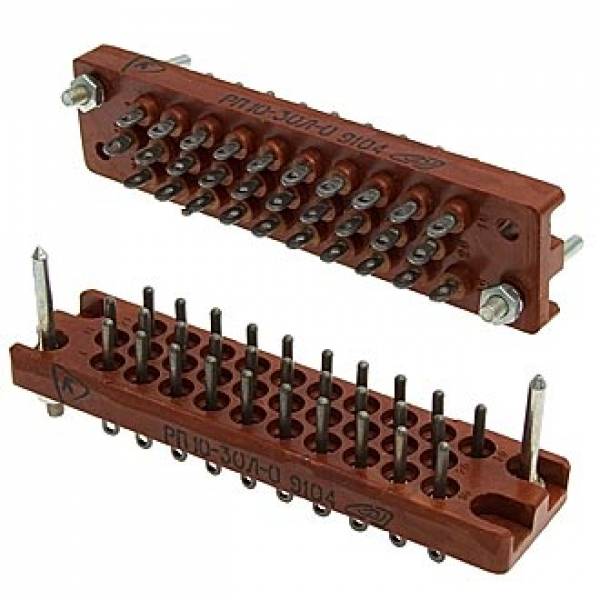

РП10-30Л-В

Технические характеристики РП10-30Л:

Рабочий ток на каждый контакт при его равномерной нагрузке - 15 А.

Максимальное рабочее напряжение:

- с приемкой ОТК - 1500 В (ампл.);

- с приемкой ВП - 1550 В (ампл.).

Сопротивление контактов - не более 4 мОм.

Сопротивление изоляции - не менее 10 000 МОм.

Электрическая прочность изоляции - от 2700 В до 3800 В.

Шаг контактов в ряду - 6,4 мм.

Шаг между рядами - 5,5 мм.

Покрытие контактов - серебро.

Количество рядов - 3.

Количество сочленений-расчленений для изделий разъёмы РП10-30Л - 500.

Гамма-процентная минимальная наработка до отказа - 12 000 ч.

Гамма-процентный срок сохраняемости - 25 лет.

Вилки РП10-30Л имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.

Габаритные размеры - 21×87×30 мм.

Масса - не более 42,3 г.

Варианты исполнения изделия соединитель РП10-30Л в зависимости от вида приёмки:

- отдел технического контроля - РП10-30Л ОТК;

- особо стойкие (особо стабильные) - ОСРП10-30Л, РП10-30Л ОС;

- приемка заказчика - РП10-30Л ПЗ;

- военная приемка - РП10-30Л ВП.
