Описание тиристора 2В104Е
Варикап 2В104Е - переключающий полупроводниковый прибор, пропускающий ток в одном направлении.
Варикап 2В104Е совмещает в себе функции выпрямителя, выключателя и усилителя.
2В104Е - переключающий полупроводниковый прибор, пропускающий ток в одном направлении.
2В104Е состоит из трех вводов, одним из которых является управляющий электрод – используется для резкого перевода тиристора в состояния включения.
2В104Е служит для управления мощными нагрузками с помощью слабых сигналов. Применяется 2В104Е в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики 2В104Е тиристор:
Варикапы 2В104Е кремниевые, диффузионно-сплавные, подстроечные.
Предназначены для применения в схемах подстройки контуров резонансных усилителей.

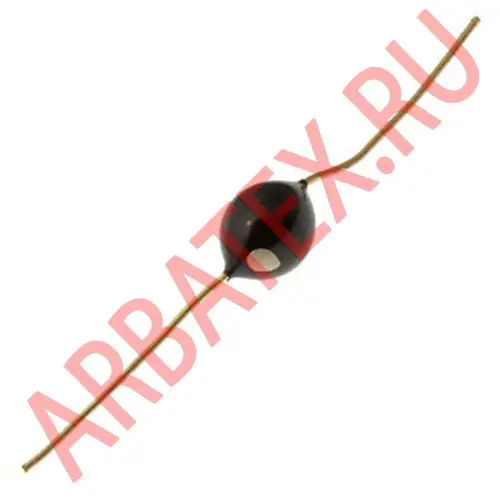

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип варикапа приводится на корпусе.

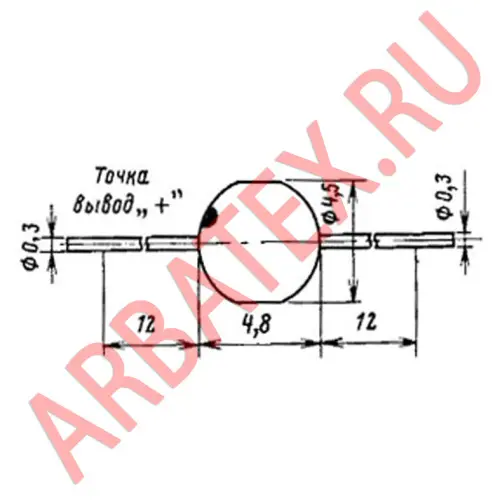

Положительный вывод маркируется цветной точкой;
2В104 — белой;
КВ104 — оранжевой.
Масса варикапа не более 0,2 г.
Основные технические параметры варикапа 2В104Е:
|
Тип варикапа
|
Значения параметров при Т=25°C
|
Предельные эксплуатационные данные
|
|
Cном пФ при (Uобр В)
|
DC
|
Кс
|
при
|
Qв
|
при
|
I обр
|
Uобр max
|
Тк max (Тп)
|
Токр
|
|
U1
|
U2
|
F
|
|
пФ (В)
|
пФ
|
В
|
В
|
МГц
|
мкА
|
В
|
°C
|
°C
|
|
2В104А
|
105 (4)
|
15
|
1,8
|
4
|
45
|
100
|
10
|
5
|
45
|
125
|
-60...+120
|
|
2В104Б
|
125 (4)
|
19
|
1,8
|
4
|
45
|
100
|
10
|
5
|
45
|
125
|
-60...+120
|
|
2В104В
|
160 (4)
|
32
|
1,8
|
4
|
45
|
100
|
10
|
5
|
45
|
125
|
-60...+120
|
|
2В104Г
|
119 (4)
|
24
|
2,1
|
4
|
80
|
100
|
10
|
5
|
80
|
125
|
-60...+120
|
|
2В104Д
|
160 (4)
|
32
|
2,1
|
4
|
80
|
100
|
10
|
5
|
80
|
125
|
-60...+120
|
|
2В104Е
|
119 (4)
|
24
|
1,8
|
4
|
45
|
150
|
10
|
5
|
45
|
125
|
-60...+120
|
Условные обозначения электрических параметров варикапов:
• Cном - номинальная емкость варикапа при заданном обратном напряжении;
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды.
