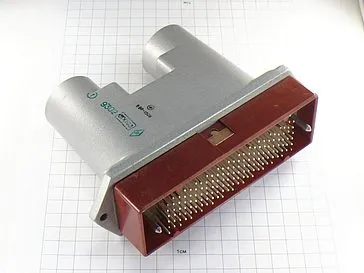

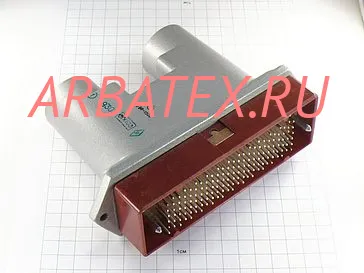

БР-150В вилка кабельная

6Р-150В соединитель прямоугольный низкочастотный предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Соединители 6Р-150В имеют модификации - В6Р-150В; Р6Р-150В.

Условное обозначение:

Вилка (розетка) кабельная (блочная) 6Р-150В, где:

6Р - низкочастотный прямоугольный тип соединителя.

150 - количество контактов.

В - серебряное покрытие контактов.

Технические характеристики 6Р-150В:

Рабочий ток на контакт - не более 2 А.

Рабочее напряжение - 115 В (ампл.).

Сопротивление контактов - не более 15 мОм.

Сопротивление изоляции - не менее 1000 МОм.

Емкость между соединительными контактами - не более 6 пФ.

Прочность изоляции - 500 В (ампл.).

Усилия расчленения блочных соединителей - не менее 150 Н (15 кгс).

Усилие расчленения контактов с контрольным калибром - не менее 0,15 Н (0,015 кгс).

Число сочленений-расчленений для вилки, розетки 6Р-150В - 500.

Климатическое исполнение изделий соединители 6Р-150В - УХЛ2.1 по ГОСТ 15150-69.

Минимальная наработка - 1500 ч.

Минимальный срок сохраняемости - 25 лет.

Габаритные размеры - не более 130×56,5×150 мм.

Масса изделий разъёмы 6Р-150В - не более 0,5 кг.

Варианты исполнения изделий розетки, вилки 6Р-150В в зависимости от вида приёмки:

- отдел технического контроля - 6Р-150В ОТК;

- особо стойкие (особо стабильные) - ОС6Р-150В, 6Р-150В ОС;

- приемка заказчика - 6Р-150В ПЗ;

- военная приемка - 6Р-150В ВП.

Условия эксплуатации:

Синусоидальная вибрация:

- диапазон частот - от 5 Гц до 2500 Гц;

- амплитуда ускорения - 100 м/с².

Акустический шум:

- диапазон частот - от 50 Гц до 10 000 Гц;

- уровень звукового давления - 130 дБ.

Механический удар многократного действия:

- пиковое ударное ускорение - 350 м/с²;

- длительность действия - от 1 мс до 80 мс.

Атмосферное пониженное рабочее давление для изделия разъём 6Р-150В - 0,67·10^-3 Па (5 мм рт. ст.).

Температура среды пониженная - (-60)° С.

Температура среды повышенная - +85° С.

Смена температур с учетом температуры перегрева контактов - от -60° С до +115° С.

Повышенная относительная влажность воздуха, при температуре +40° С - 98%.

Иней и роса, солнечное излучение, соляной туман, плесневые грибы.

Хвостовики контактов соединителей должны допускать присоединение проводов с максимальным сечением - 0,5 мм².
