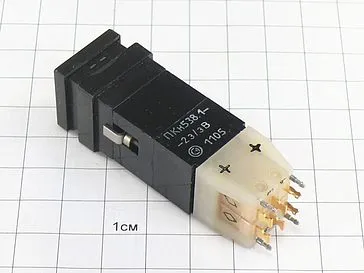

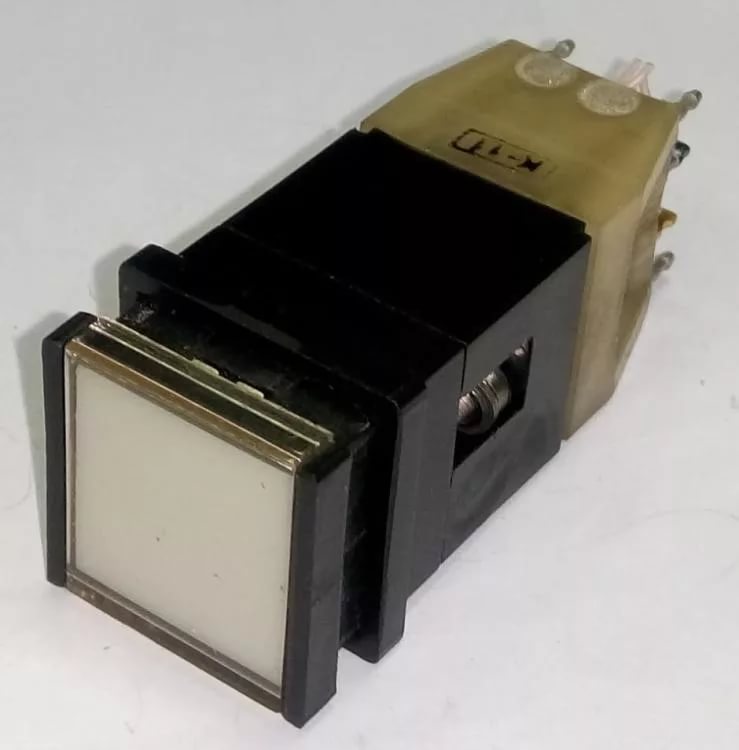

ПКН115-26/ЗВ

ПКн115 переключатель кнопочный со световой индикацией предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.



Переключатели изготавливают с экранами пяти цветов:
  – белый (наличие буквы «б» в обозначении);
   – желтый (наличие буквы «ж» в обозначении);
  – зеленый (наличие буквы «з» в обозначении);
   – красный (наличие буквы «к» в обозначении);
   – синий (наличие буквы «с» в обозначении).
 Световое поле может быть:
   – неразделенным 15,8х15,8 мм (цифра «1» после дефиса в обозначении);
    – разделенным несимметричным 15,8х10,7 и 15,8х4,7 мм (цифра «2» после дефиса в обозначении);
    – разделенным симметричным 15,8х7,9 и 15,8х7,9 мм (цифра "3" после дефиса в обозначении)



Условное обозначение:
ПКН115-26зВ
  - ПКн115 - обозначение типа кнопочного переключателя;
  - буква Н - индекс изделия с приемкой «1» (для изделий категории качества «5» - не указывается);
  - цифра 1 - после дефиса – вариант исполнения светового поля (1, 2 или 3);
  - буквы з - после дефиса – вариант цветов экранов (б, ж, з, к или с; в случае разделенного светового поля – указывается через дробь);
  - В  - климатическое исполнение В.

Основные технические и эксплуатационные характеристики переключателей кнопочных ПКн115-1:
Сопротивление электрического контакта, не более, Ом
- для приемки «1»	0,05
- для приемки «5»	0,05
Электрическая прочность изоляции, В
- для приемки «1»	350
- для приемки «5»	750
Сопротивление изоляции, МОм, не менее	1000
Полный ход приводного элемента, мм, не более:	4,0
Рабочая температура окружающей среды, °C
- для приемки «1»	от -45 до +55
- для приемки «5»	от -60 до +85
Срок сохраняемости изделий, лет:
- для приемки «1»	10
- для приемки «5»	15
Масса, г	20
