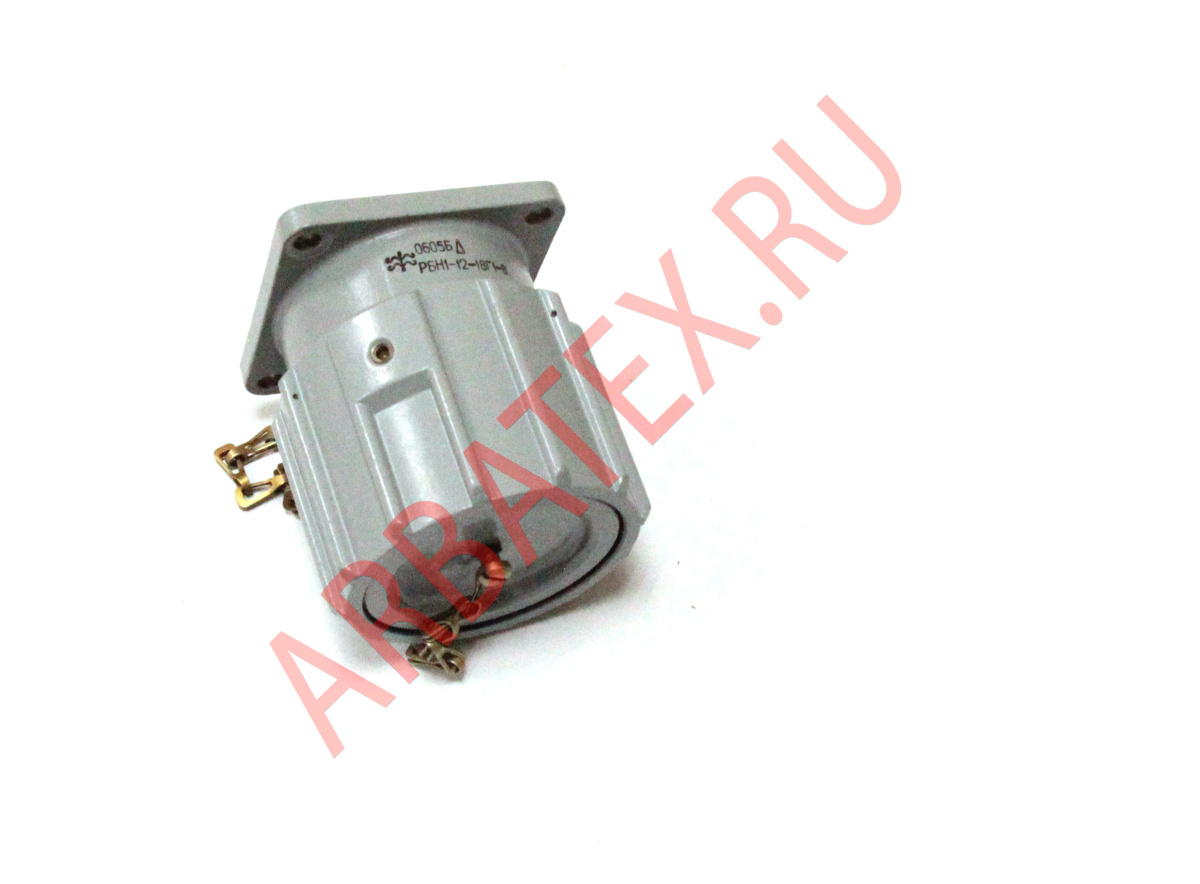

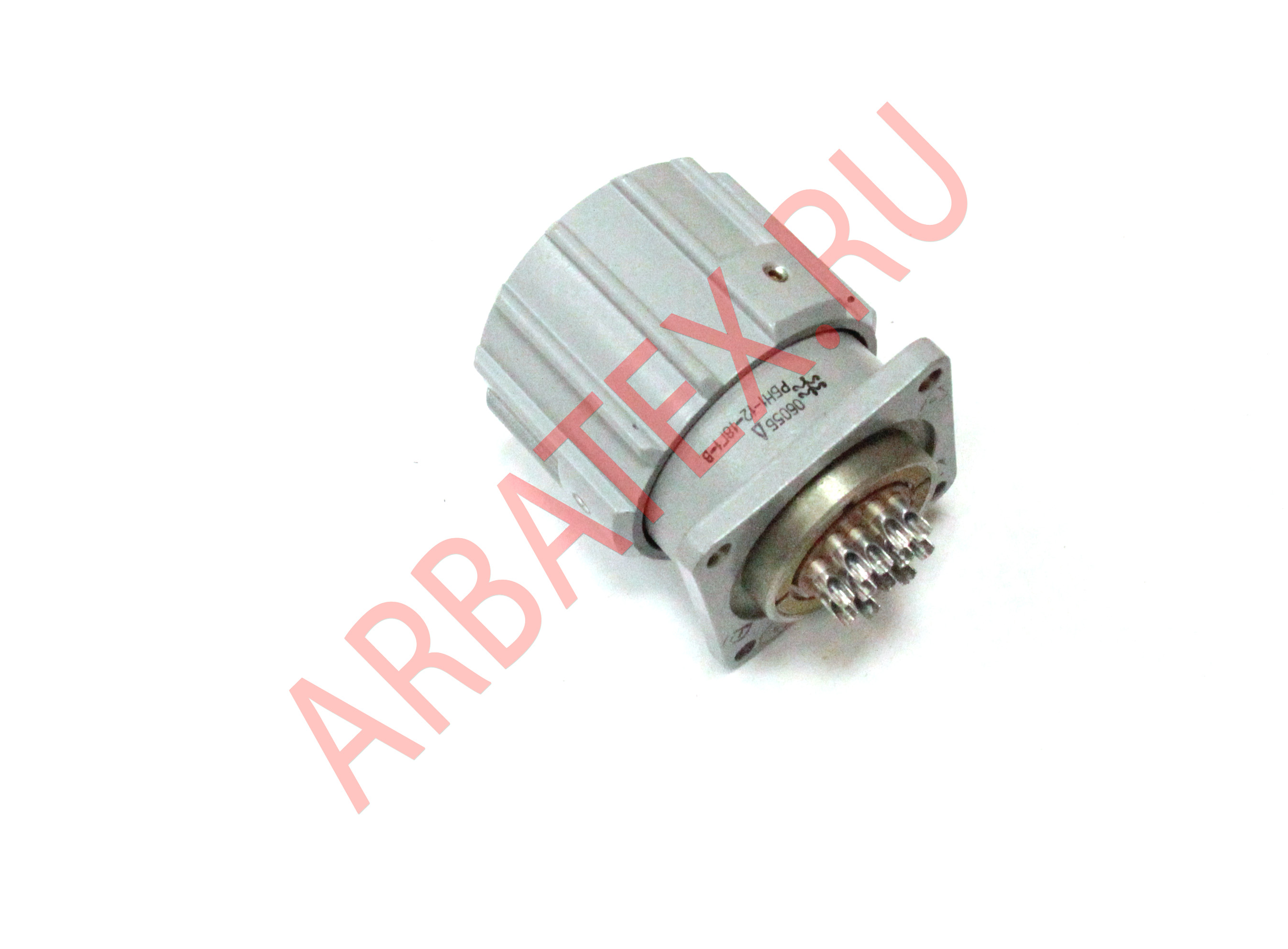

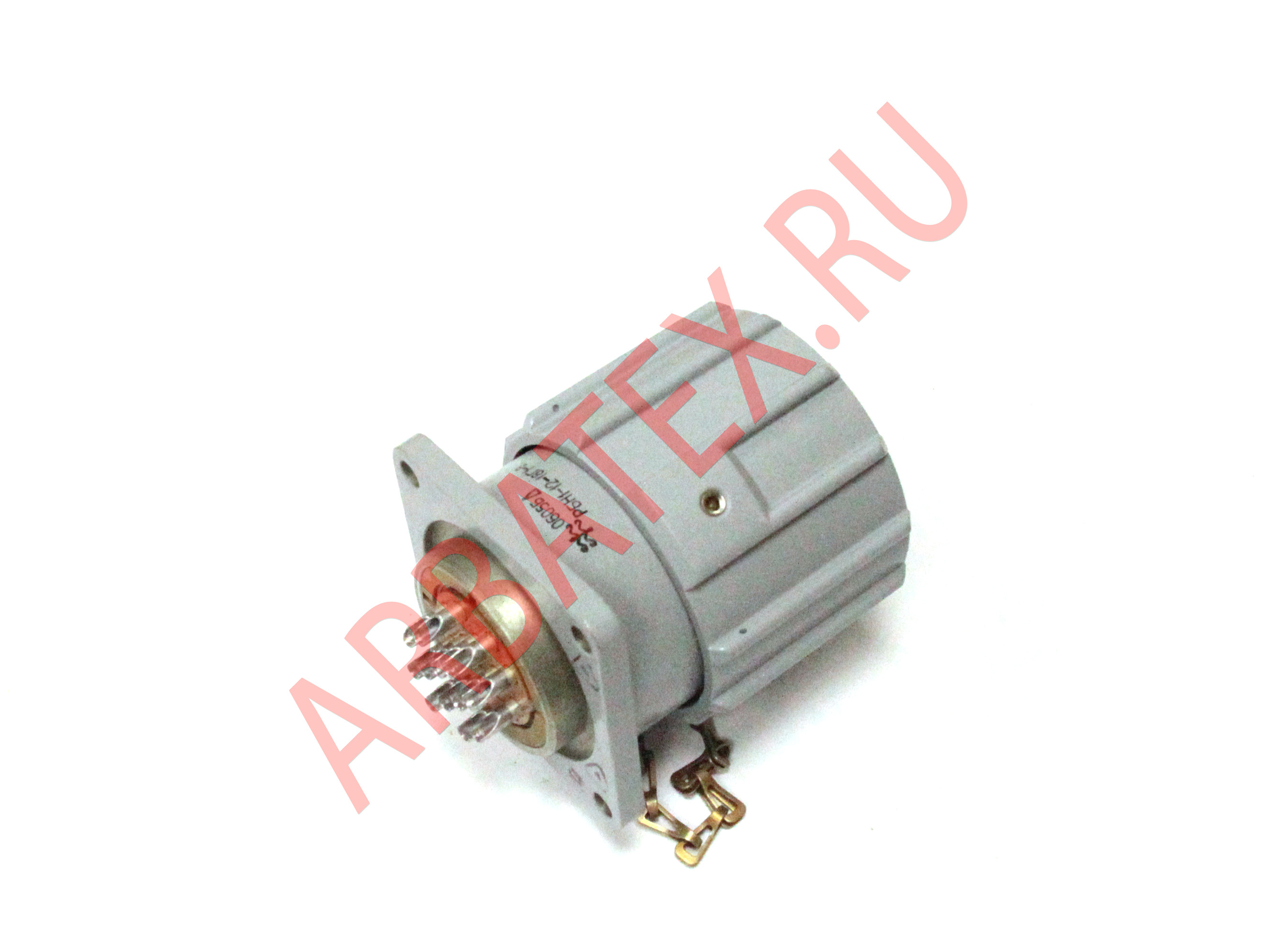

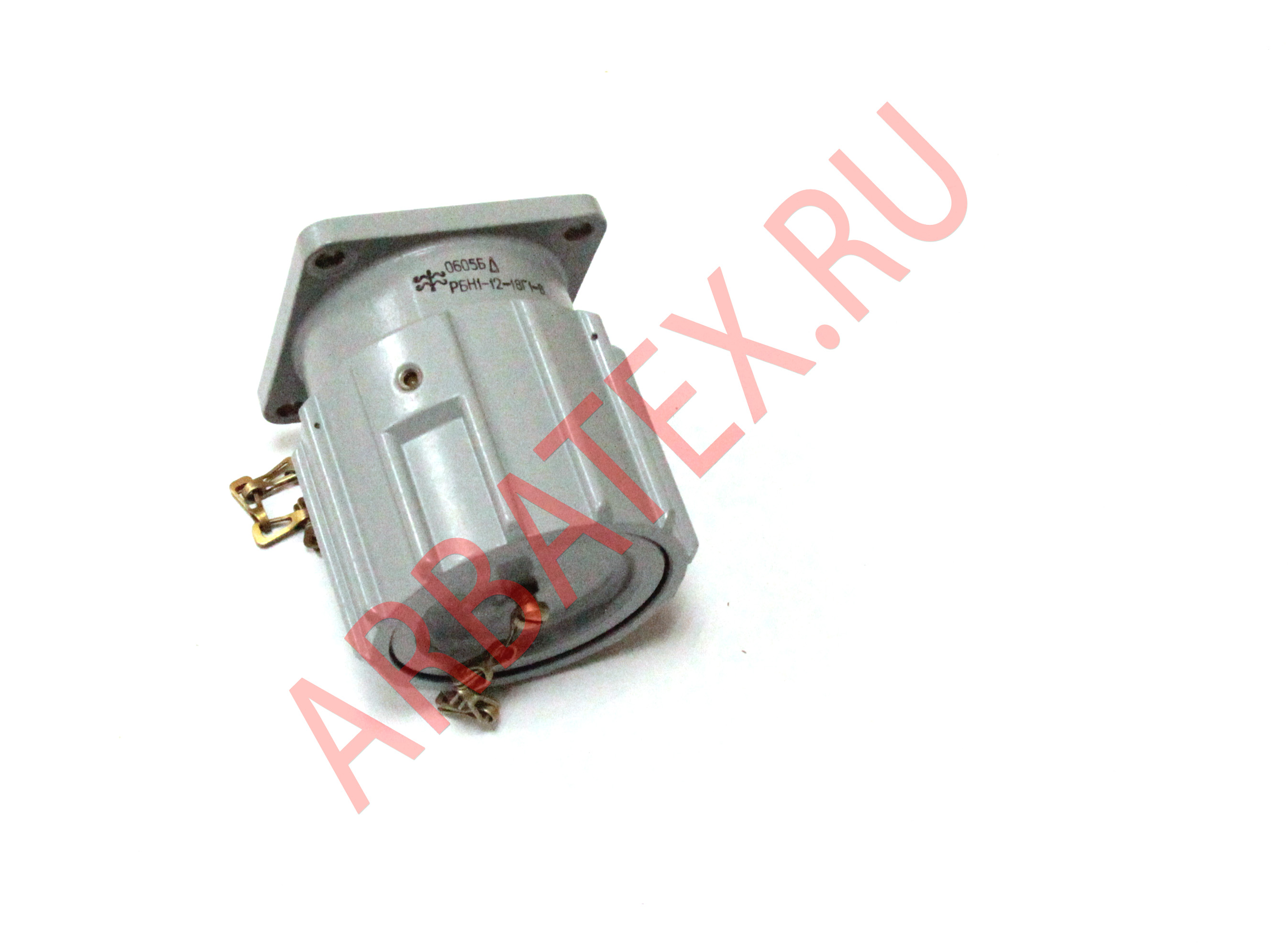

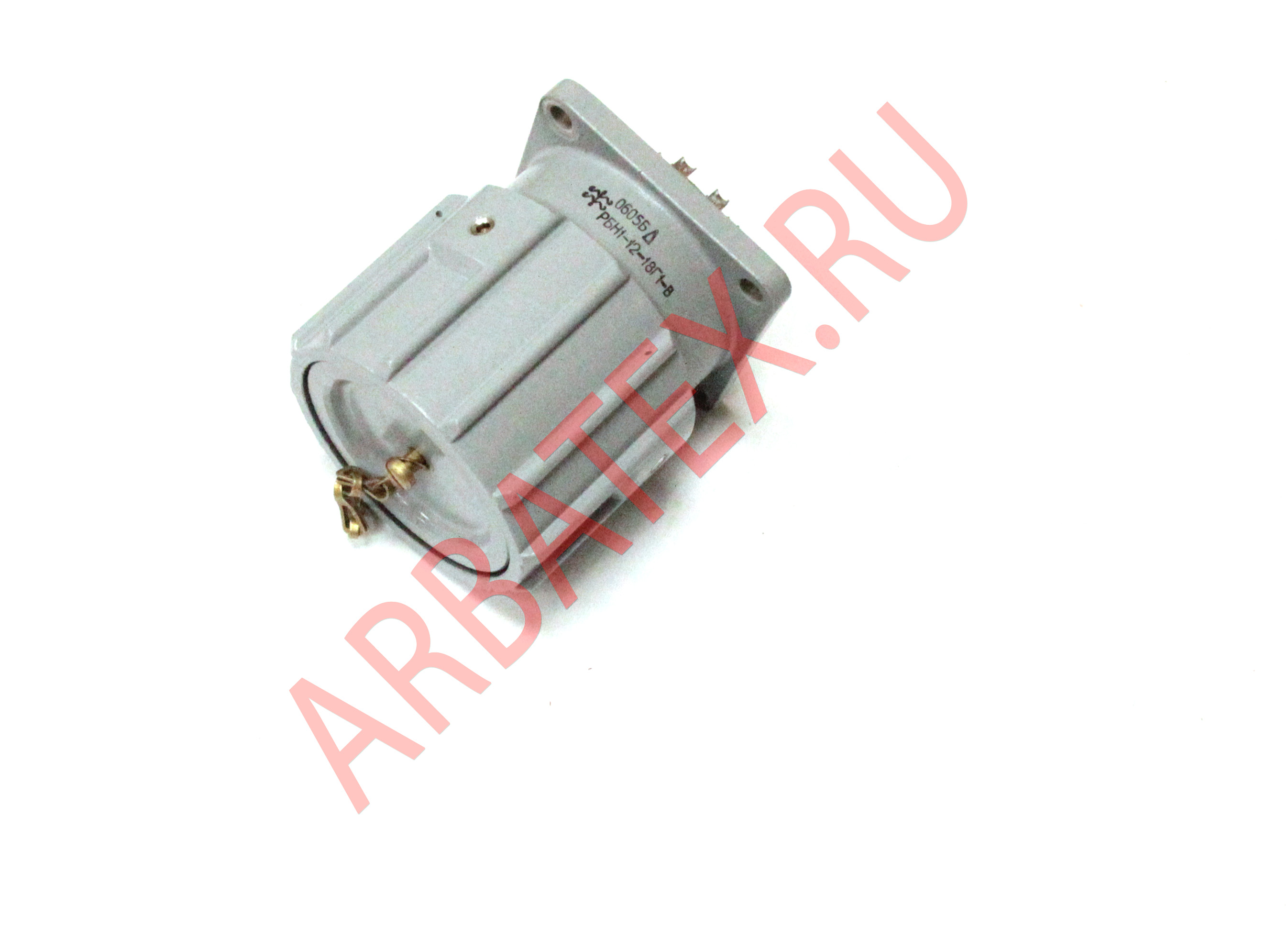

РБН1-12-18Г1-В розетка блочная

Описание:

РБН1-12-18-Г1-В розетка приборная водонепроницаемая состоит из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.
Сочленение соединителей – байонетное, поляризация корпусов – одношпоночная.
Покрытие контактов – серебро.

Сочетания контактов:

- 2 - контакты диаметром 1,5 мм;

- 5 - контакты диаметром 5,5 мм;

- 17 - контакты диаметром 3,5 мм, 5,5 мм, 9 мм;

- 18 - контакты диаметром 2,5 мм;

- 19 - контакты диаметром 3,5 мм;

- 26 - контакты диаметром 3,5 мм, 5,5 мм.

Вид контактов:

- Ш - вилка (штырь);

- Г - розетка (гнездо).

Конструктивное исполнение:

1 - приборная вилка (розетка);

2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);

3 - кабельная вилка (розетка) для соединения «кабель-кабель»;

4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой).

В - всеклиматическое исполнение.

Способ монтажа - пайка.

Сочленение - байонетное.

Поляризация корпусов - одношпоночная.

Вид покрытия контактов - серебро.
