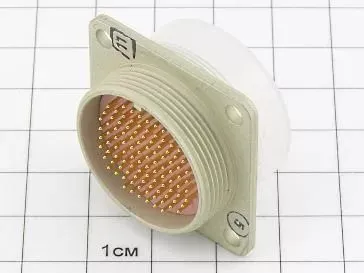

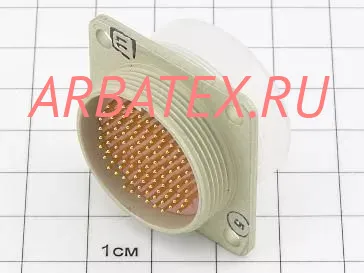

Микроминиатюрные герметичные соединители МР1-102-1-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.184ТУ (АШДК.434410.061ТУ).
Соединители состоят из герметичной МР1 или негерметичной МР1Н вилки и негерметичной кабельной розетки.
Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Сочленение вилок с розетками резьбовое или врубное.
Поляризация корпусов - одношпоночная.
Покрытие контактов - серебро, золото.
Структура условного обозначения:
МР1-102-1-В
МР1 - тип соединителя.
Н – только для негерметичной приборной вилки.
102 - количество контактов.
1 - конструктивное исполнение:
- 1 – вилка приборная резьбового сочленения с серебряными контактами;
- 2 – вилка приборная резьбового сочленения с золочеными контактами;
- 3 – вилка приборная врубного сочленения с серебряными контактами;
- 4 – вилка приборная врубного сочленения с золочеными контактами;
- 5 – розетка кабельная резьбового сочленения с серебряными контактами;
- 6 – розетка кабельная резьбового сочленения с золочеными контактами;
- 7 – розетка приборная врубного сочленения с серебряными контактами;
- 8 – розетка приборная врубного сочленения с золочеными контактами.
В - всеклиматическое исполнение.
Условия эксплуатации МР1, МР1Н:
Температура окружающего воздуха - от -60° С до +80° С.
Атмосферное пониженное давление - 1,3·10-4 Па (10-6 мм рт. ст.).
Синусоидальная вибрация для изделий розетки, вилки МР1, МР1Н:
- диапазон частот - от 1 Гц до 5000 Гц;
- ускорение - 147 м/с2.
Ускорение механического удара:
- одиночного действия - 1471 м/с2;
- многократного действия - 343 м/с2.
Соединители устойчивы к воздействию спецфакторов.
Технические параметры соединителей МР1, МР1Н: |
---|
Общее количество контактов: | 10, 19, 30, 50, 76, 102 |
Сопротивление контактов, не более, МОм: | 10 |
Максимальный токовая нагрузка на одиночный контакт, А: | 3 |
Максимальный токовая нагрузка на соединитель, А: | 5....51 |
Максимальное рабочее напряжение, В: | 150 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
Синусоидальная вибрация, ускорение, м/с2 (g): | 147 (15) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 1471 (1500) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 343 (35) |
Линейные нагрузки с ускорением, м/с2: | 490 |
Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Смена температур с учетом температуры перегрева контактов, °C: | -60....+105 |
Минимальная наработка, часов: | 5000 - МР1, 10000 - МР1Н |
Количество сочленений-расчленений: | 250 |
Срок сохраняемости, лет: | 15 |
