Описание товара
Соединители электрические низкочастотные прямоугольные ГРППМ10-90Ш2-В предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов, для объемного и печатного монтажа.
Соединители состоят из двух частей: вилки и розетки.
Вид покрытия контактов - золото, серебро.
Метод монтажа - пайка.
Шаг между контактами - 2,5, 5 мм.
Минимальная наработка - 10000 часов.
Минимальный срок сохраняемости - 12 лет.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями Ке0.364.010 ТУ.
Условное обозначение:

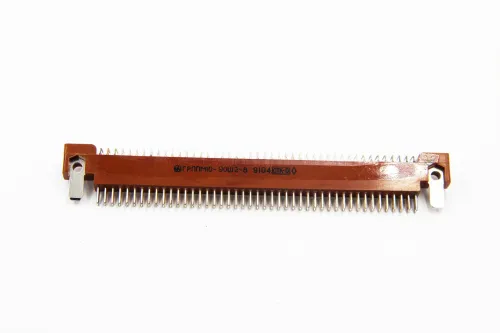

Вилка ГРППМ10-90Ш2, где:
ГРППМ - соединитель прямоугольный малогабаритный.
10 - порядковый номер разработки.
90 - количество контактов.
Ш - вилка.
2 - серебряное покрытие контактов.
При отсутствии дальнейшей расшифровки формулы изделие разъём ГРППМ10-90Ш2 имеет следующие конструктивные особенности:
- угловая;
- под печатный монтаж.
Условия эксплуатации
- Синусоидальная вибрация:
- диапазон частот, Гц 1 - 2000;
- амплитуда ускорения, м/с2 (g) 100 (10).
- Акустический шум:
- диапазон частот, Гц 5 - 10000;
- уровень звукового давления, дБ 140.
- Механический удар многократного действия:
- пиковое ударное ускорение, м/с2 (g) 350 (35);
- длительность действия, мс 2 - 10.
- Механический удар одиночного действия:
- пиковое ударное ускорение, м/с2 (g) 1500 (150);
- длительность действия , мс 1 - 2.
- Линейное ускорение, м/с^2 (g) 1000 (100);
- Атмосферное пониженное рабочее давление, Па (мм рт ст ): 3,9·102 (3);
- Повышенная рабочая температура среды, °С 70;
- Пониженная рабочая температура среды, °С минус 60;
- Смена температур (с учётом температуры перегрева контактов),°С: от 100 до минус 60;
- Повышенная относительная влажность при температуре среды 35 °С, % 98;
- Иней и роса, солнечное излучение, соляной туман, плесневые грибы;
- Хвостовики контактов допускают присоединение проводов сечением, мм2:
- для розеток ГРППМ5 и ГРППМ6 0,14;
- для розеток ГРППМ10;
- одного провода 0,35;
- двух проводов, для каждого 0,14.
| Технические параметры соединителей ГРППМ10: |
|---|
| Общее количество контактов: | 64, 90 |
| Сопротивление контактов, не более, Ом: | 0,01 |
| Рабочий ток на контакт, А: | 1 |
| Максимальное рабочее напряжение, В: | 100 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Электрическая прочность изоляции, В: | 500 |
| Емкость между любыми контактами, не более, пФ: | 4 |
Синусоидальная вибрация:
- диапазон частот, Гц:
- ускорение, м/с2 (g): |
1....2000
100 (10) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (150) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 350 (35) |
| Линейное ускорение, м/с2 (g): | 1000 (100) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 3,9x102 (3) |
| Рабочая температура окружающей среды, °C: | от -60 до +70 |
| Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +100 |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 12 |
