Соединители состоят из двух негерметичных частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов: никель.
Соединители предназначены для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.
Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствие с техническими условиями бР0.364.082 ТУ.
Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть - с соединителями 2РМДТ по ГЕО 364.126 ТУ.
Возможно применение эксплуатационных металлических приборных и кабельных заглушек соединителей серии 2РМТ.
Структура условного обозначения:

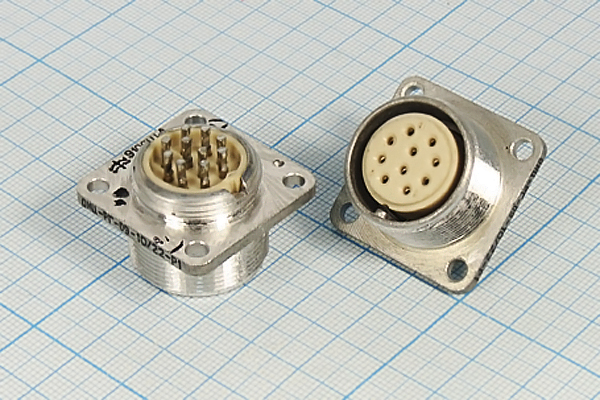

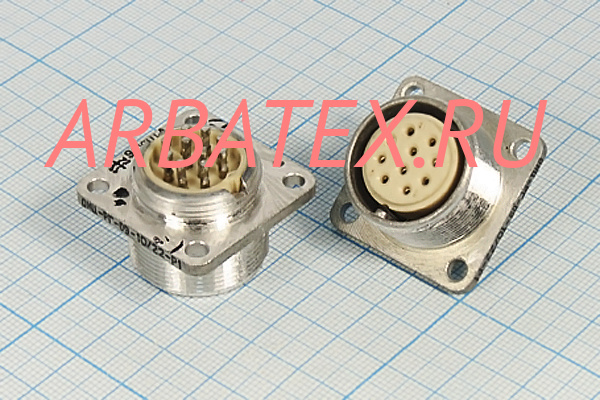

ОНЦ-РГ-09-10/22-Р8
ОНЦ-РГ-09 - тип соединителя;
22 - Условный размер корпуса;
Р - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
17 - пластмассовое исполнение.
Технические параметры соединителей ОНЦ-РГ-09:
|
Общее количество контактов:
|
4, 7, 10, 19, 24, 32, 45, 50
|
Сопротивление контактов, не более, МОм:
- диаметр контакта 1,0 мм
- диаметр контакта 1,5 мм
|
50
30
|
Максимальный токовая нагрузка на одиночный контакт, А:
|
5....10
|
Максимальное рабочее напряжение, В:
|
500
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
|
5000
|
Синусоидальная вибрация, диапазон частот, Гц:
|
1....5000
|
Синусоидальная вибрация, ускорение, м/с2 (g):
|
100 (10)
|
Механический удар, одиночного действия с ускорением, м/с2 (g):
|
1500 (150)
|
Механический удар, многократного действия с ускорением, м/с2 (g):
|
400 (40)
|
Атмосферное пониженное давление, Па (мм рт.ст.):
|
5,3·10-4 (400)
|
Рабочая температура окружающей среды, °C:
|
от -60 до +70
|
Минимальная наработка, часов:
|
10000
|
Количество сочленений-расчленений:
|
500
|
Срок сохраняемости, лет:
|
6
|
