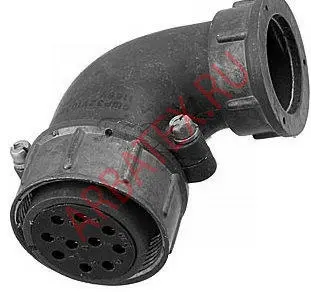

ШР55У23НШ1 розетка кабельная

Розетка кабельная ШР55У23НШ1 с угловым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР55У23НШ1, где:

ШР - тип соединителя.

55 - условный размер корпуса.

У - с угловым патрубком.

23 - количество контактов.

Н - для неэкранированного кабеля.

Ш - розетка.

1 - сочетания контактов.

Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - 8 А;

- 2,5 мм - 20 А;

- 3,5 мм - 40 А;

- 5,5 мм - 80 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм; 3,5 мм; 5,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм;

- 3,5 мм - 0,75 мОм;

- 5,5 мм - 0,3 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 101,9×104×67,5 мм.

Температура окружающего воздуха - от -60° С до +60° С
