Описание товара:

Быстросочленяемые герметичные приборные вилки и негерметичные кабельные розетки. Предназначены для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении до 250 В (амплитудное значение) с рабочим током 4 А на контакт.

Характеристики:

Все характеристики

Загрузить / Загрузить

1 560 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

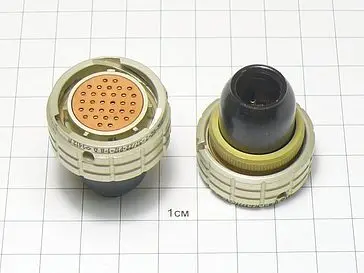

Соединители ОНЦ-БС-1 и ОНЦ-БС-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.

Вилки изготавливаются без кожуха.

Розетки с прямым пластмассовым кожухом.

Сочленение байонетное.

Покрытие контактов: серебро (ОНЦ-БС-1), золото (ОНЦ-БС-2).

Многошпоночная многопозиционная поляризация сочленения.

Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ (АШДК 434410.088 ТУ).

Структура условного обозначения:

ОНЦ-БС-2-32/22-Р12-3В
ОНЦ-БС - тип соединителя;
2 - покрытие контактов: 1 – серебро, 2 - золото;
32 - количество контактов;
22 - условный диаметр корпуса;
Р - часть соединителя: В – вилка, Р - розетка;
12 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
3 - многопозиционная поляризация;
В - всеклиматическое исполнение.

Технические параметры соединителей ОНЦ-БС-2:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм:	5
Максимальный ток на одиночный контакт, А:	1,5....3,7
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми соседними контактами, не более пФ:	5
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с² (g):	200 (20)
Механический удар, одиночного действия с ускорением, м/с² (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с² (g):	1471 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10^-4 (10^-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
