Изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).

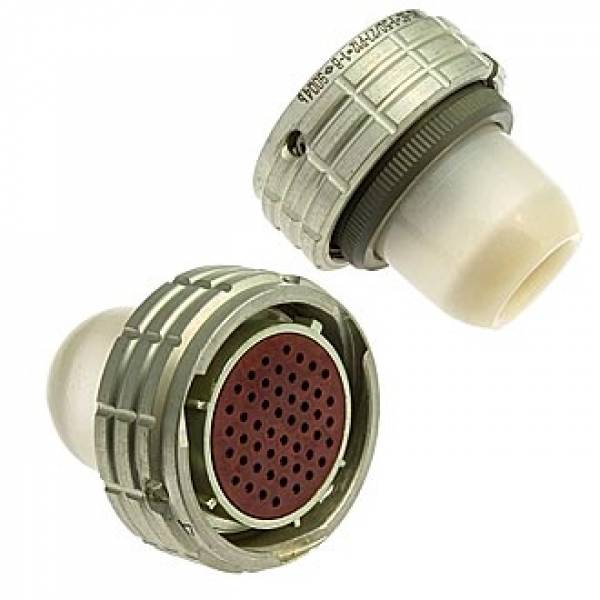

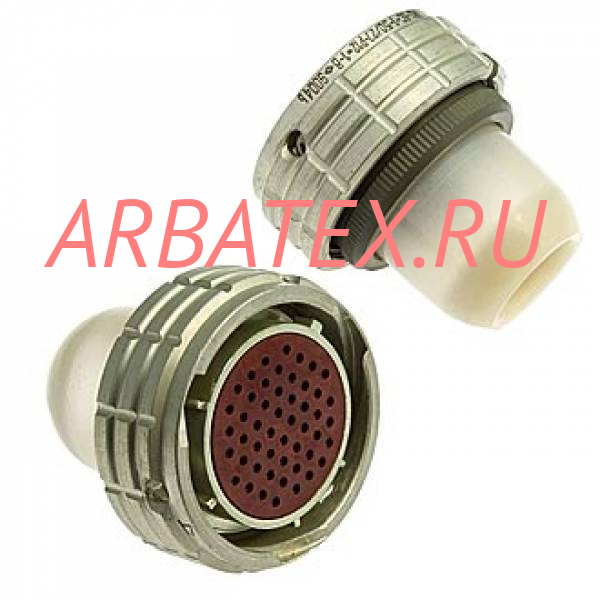

Соединители ОНЦ-БМ-1, ОНЦ-БМ-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки и имеют многошпоночную поляризацию и многопозиционную (от 3 до 20 позиций) установку изоляторов, защищающую от санкционированного сочленения.
Сочленение соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Покрытие контактов в соединителях: ОНЦ-БМ-1 – серебро, ОНЦ-БМ-2 – золото.
Условные обозначения:
Вилка (Розетка) ОНЦ-БМ-1(2)-10(18,30,50,76,102)/10(12,14,18,22,27)-В(Р)1(12)-
1(2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20)-В, где:
ОНЦ-БМ - тип соединителя - соединитель низкочастотный цилиндрический.
Вид покрытия контактов:
- 1 - серебро;
- 2 - золото.
10, 18, 30, 50, 76, 102 - количество контактов.
10, 12, 14, 18, 22, 27 - условный диаметр корпуса.
Вид контактов:
- В - вилка;
- Р - розетка.
Конструктивное исполнение:
- 1 - приборная вилка без кожуха;
- 12 - кабельная розетка с прямым кожухом.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 - многопозиционная поляризация корпусов.
В - всеклиматическое исполнение.
бР0.364.031ТУ, АШДК.434410.089ТУ - обозначение технических условий.
Технические параметры соединителей ОНЦ-БМ-1: |
---|
Общее количество контактов: | 10, 19, 30, 50, 76, 102 |
Сопротивление контактов, не более, МОм: | 10 |
Максимальный токовая нагрузка на одиночный контакт, А: | 3 |
Максимальный токовая нагрузка на соединитель, А: | 18....71 |
Максимальное рабочее напряжение, В: | 150 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
Емкость между любыми соседними контактами, не более пФ: | 5 |
Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
Синусоидальная вибрация, ускорение, м/с2 (g): | 200 (20) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Минимальная наработка, часов: | 15000 |
Количество сочленений-расчленений: | 250 |
Срок сохраняемости, лет: | 15 |
