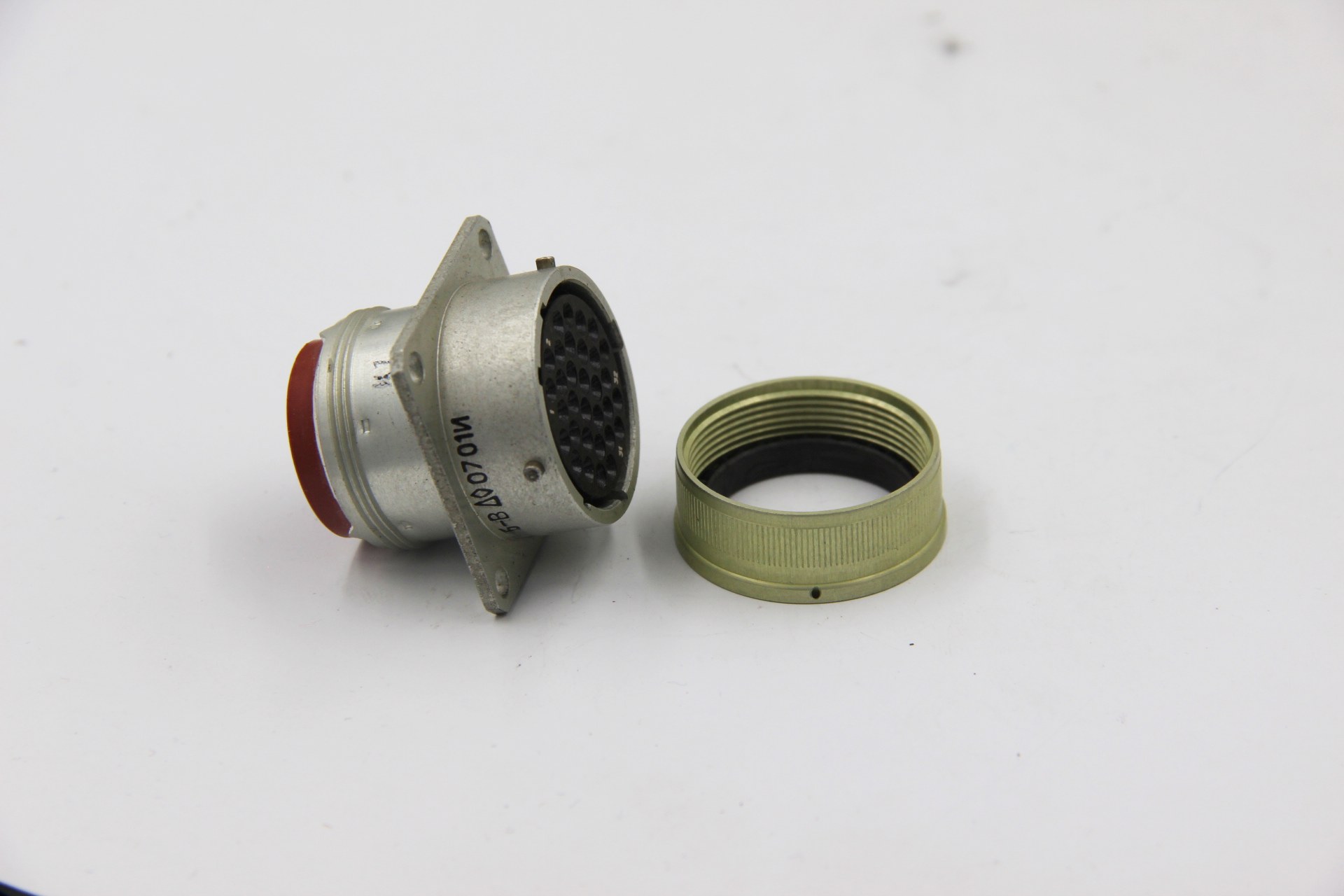

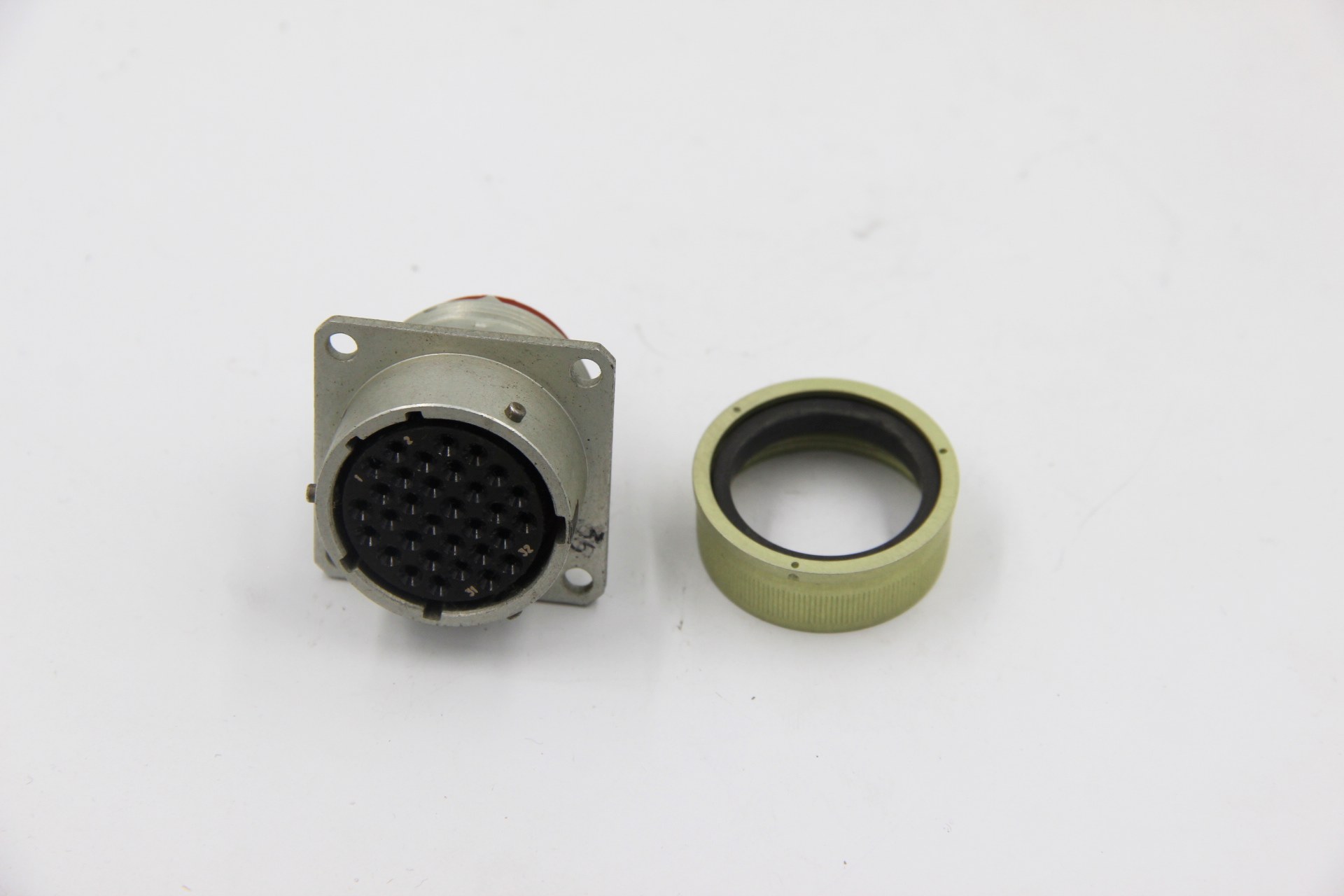

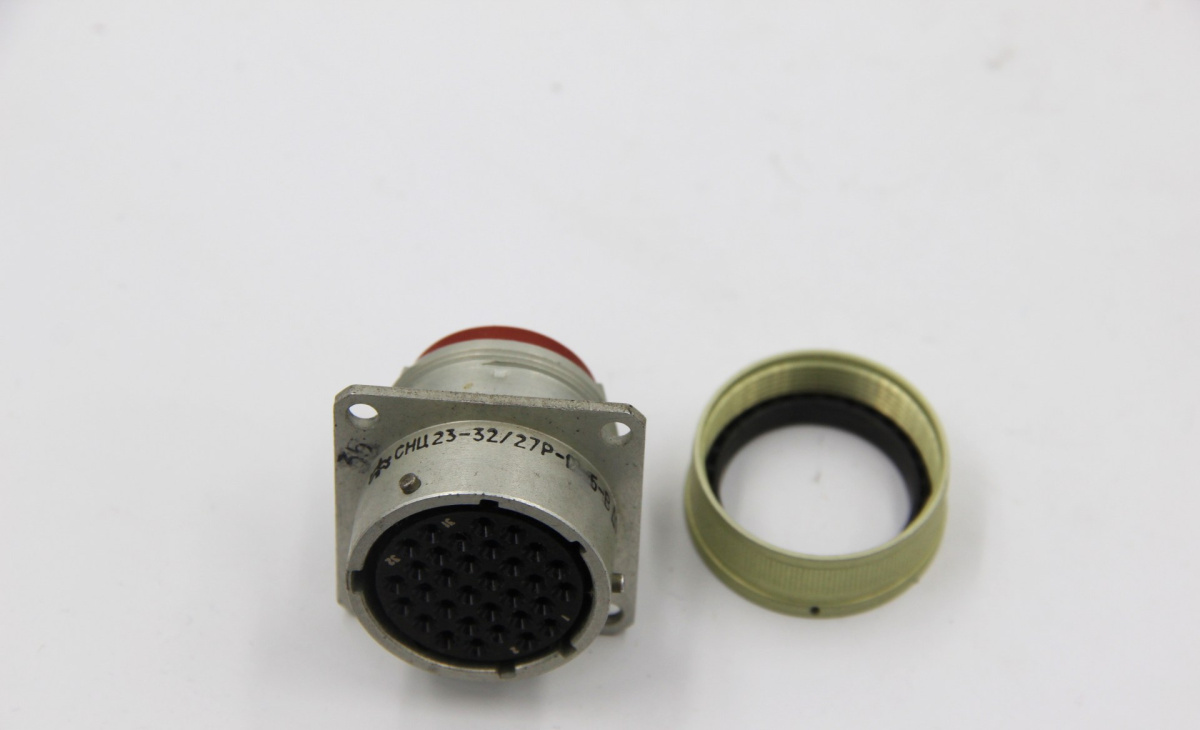

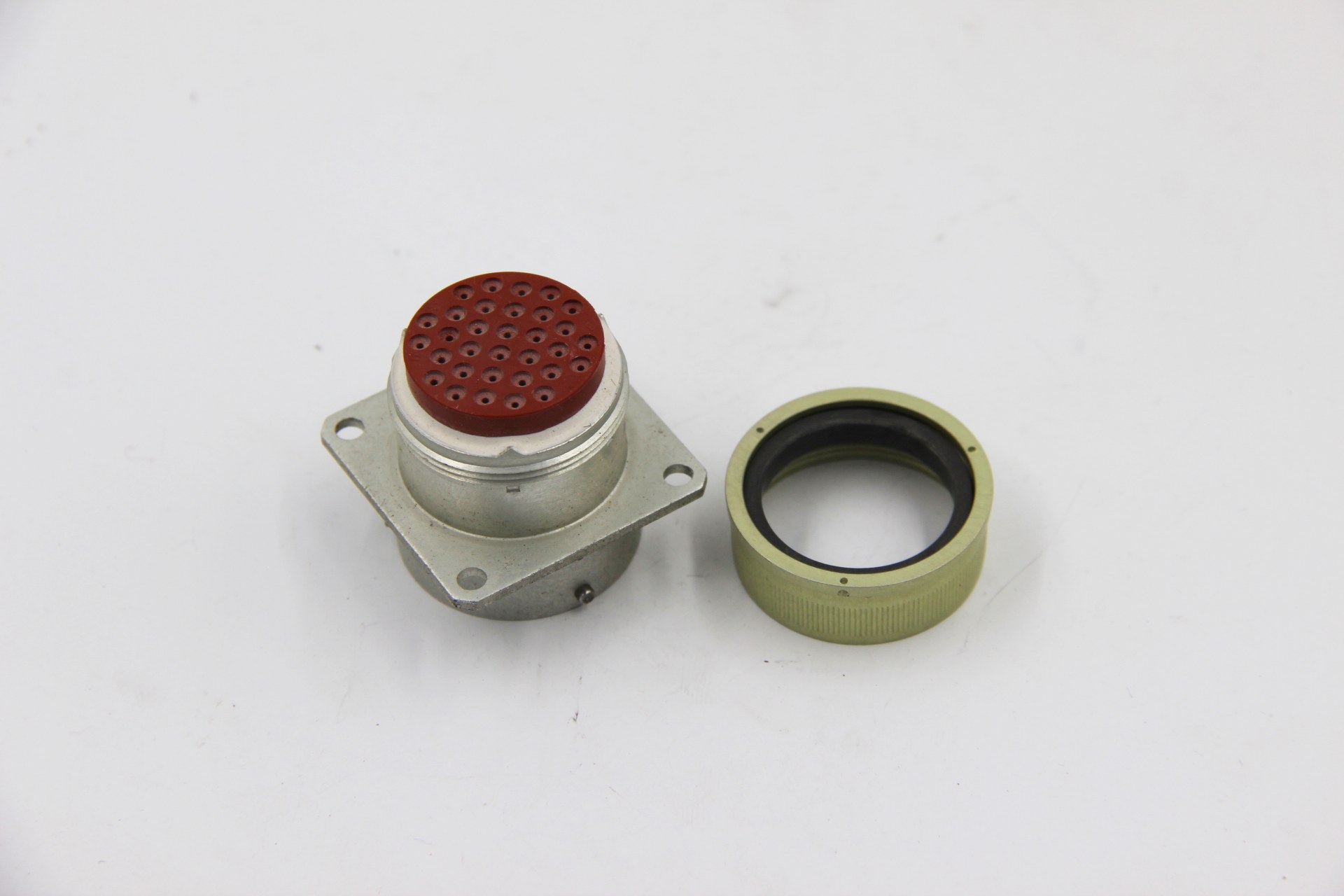

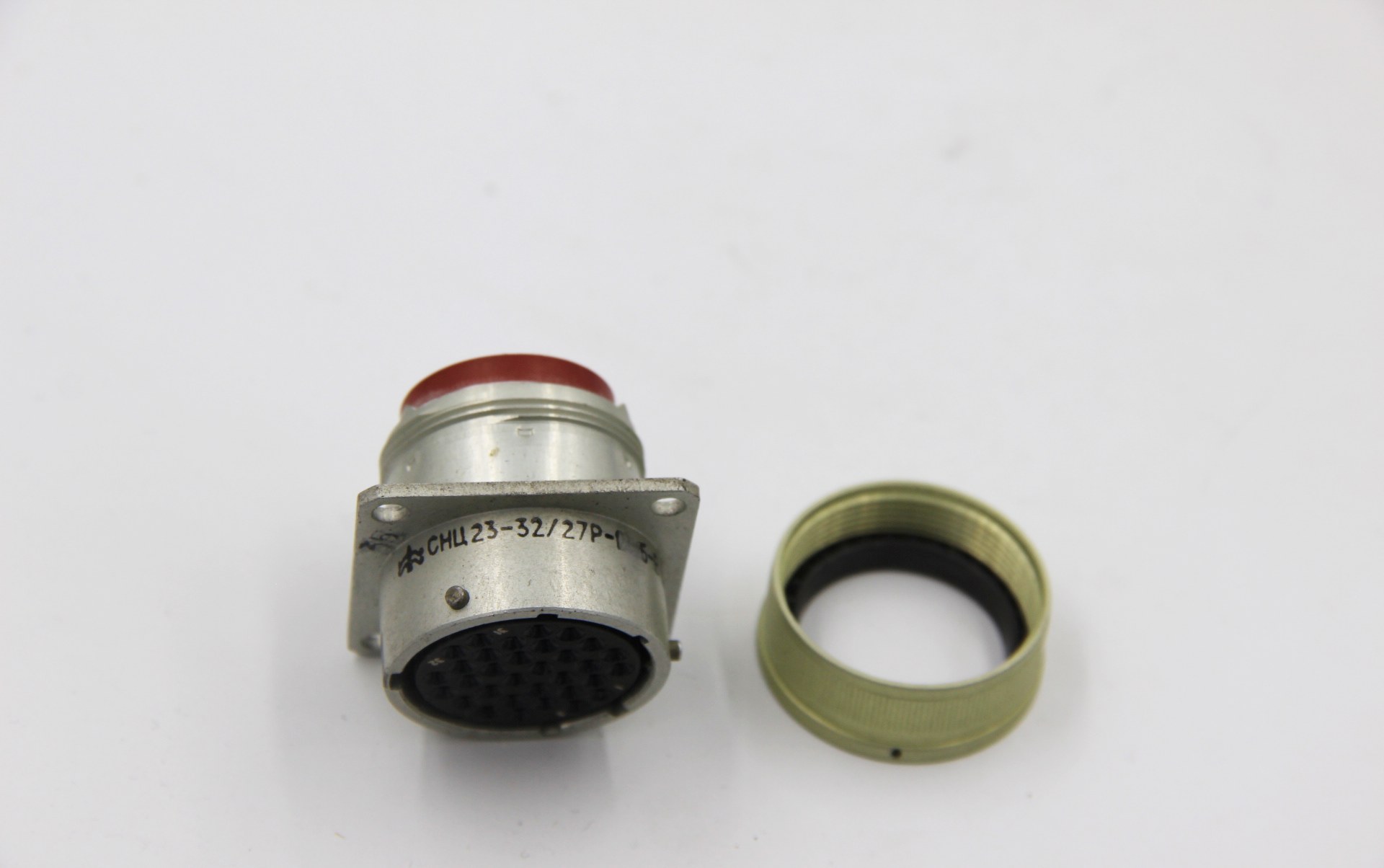

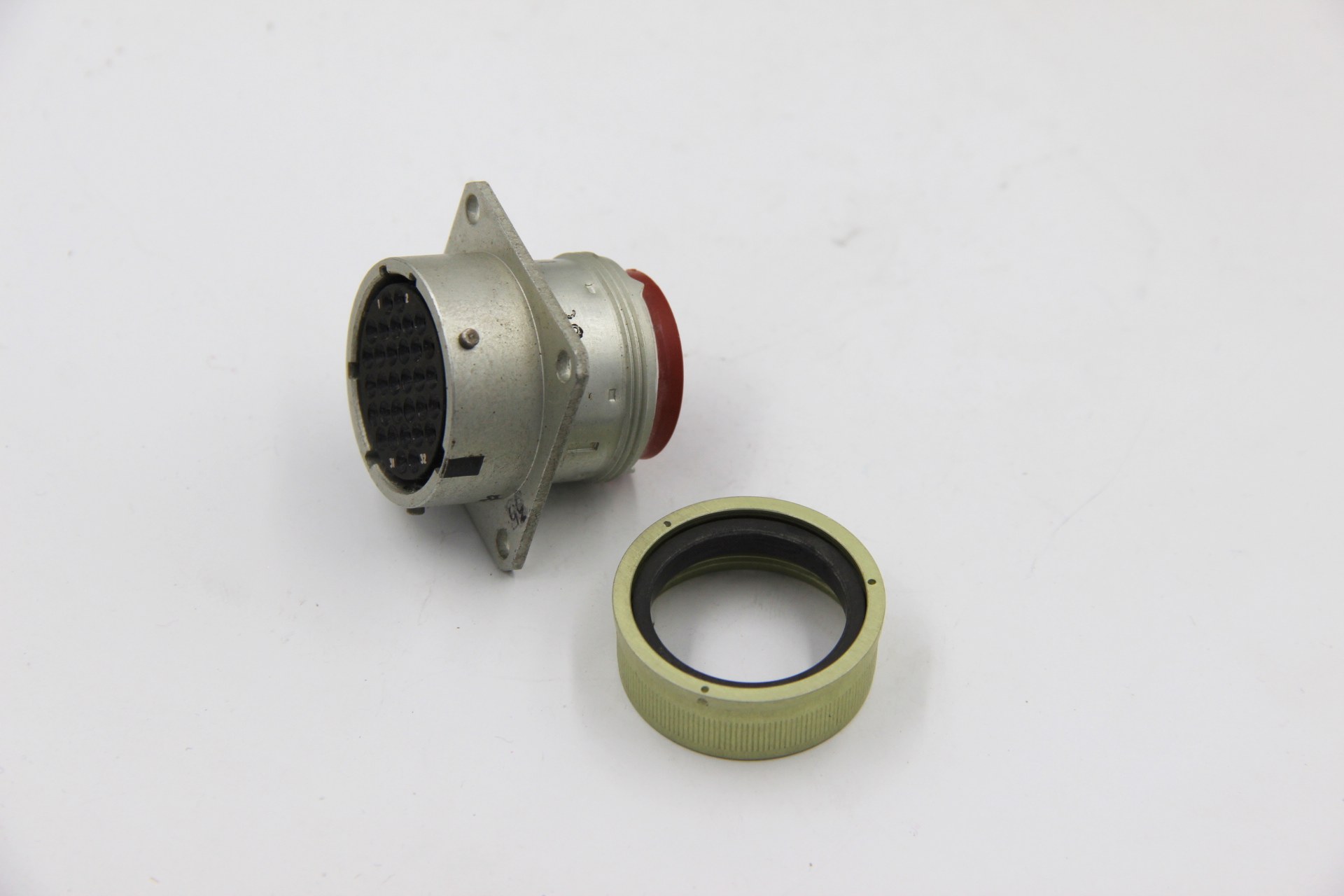

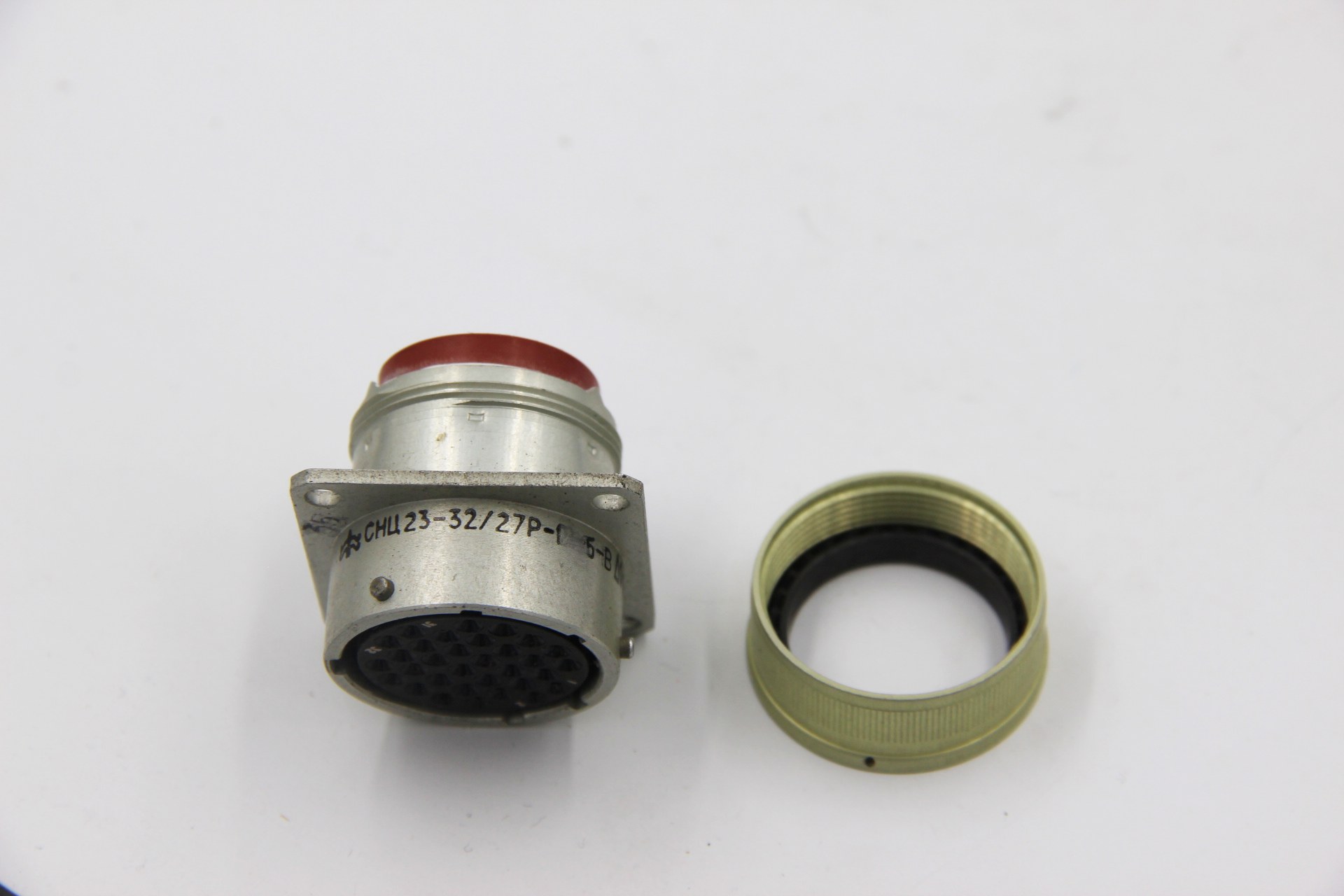

СНЦ23-32/27Р-2-б-В розетка

СНЦ23-32/27Р-2-б-В розетка

Описание

СНЦ23-32/27Р-2-б-В розетка байонетная малогабаритная низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Условные обозначения:

СНЦ23-32/27Р-2-Б-В-розетка.
СНЦ23 - тип соединителя;
32 - количество контактов;
27 - условный размер корпуса;
Р - вид корпуса: Р-розетка;
2 - конструктивное исполнение:
    - 2 - приборная часть с прямым кожухом,
Б - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.

Технические характеристики:

Максимальное рабочее напряжение ― 700 В
Ток на контакт ― до 15 А
Интервал рабочих температур ― от -60 до +200°С
Количество сочленений-расчленений ― 500
Минимальная наработка ― 1000 часов
Срок сохраняемости  ― 15 лет.
Способ монтажа - объемный, обжимка.
