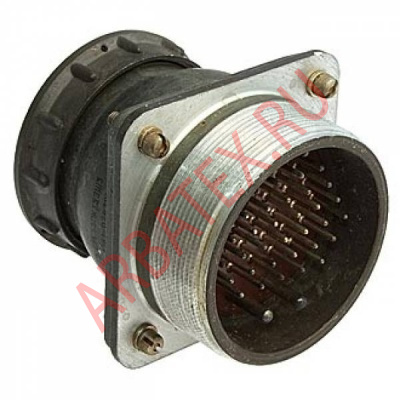

ШРГ60ПК31НШ1 вилка блочная

Вилка блочная ШРГ60ПК31НШ1 с прямым патрубком предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Условное обозначение:

Вилка ШРГ60ПК31НШ1, где:

ШРГ - тип соединителя.

60 - условный размер корпуса.

ПК - с прямым патрубком.

31 - количество контактов.

Н - для неэкранированного кабеля.

Ш - вилка.

1 - сочетания контактов.

Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - не более 7 А;

- 2,5 мм - не более 17,5 А;

- 3,5 мм - не более 35 А;

- 5,5 мм - не более 70 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм; 2,5 мм; 3,5 мм; 5,5 мм.

Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм;

- 3,5 мм - 0,75 мОм;

- 5,5 мм - 0,3 мОм.

Тип корпуса - герметичный.

Метод монтажа - пайка.
