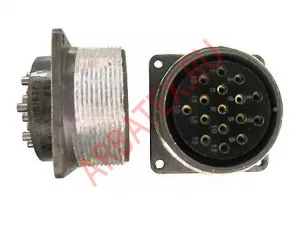

ШР48П20НГ1-розетка.
ШР - тип соединителя-штепсельный разъем негерметичный.
48 - условный размер корпуса.
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком.
20 - количество контактов.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка.
1 - обозначение сочетания контактов.
Технические характеристики :
Рабочий ток на контактах диаметром:
- 1,5 мм - 10 А;
- 2,5 мм - 25 А.
Максимальное рабочее напряжение постоянного тока - не более 850 В.
Диаметры контактов - 1,5 мм; 2,5 мм.
Покрытие контактов - серебро.
Сопротивление на контактах диаметром:
- 1,5 мм - 2,5 мОм;
- 2,5 мм - 1 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.
Сочленение соединителей - резьбовое.
Метод монтажа - пайка.
