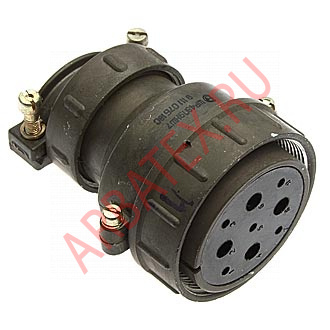

ШР55П31ЭШ3 розетка кабельная

Розетка кабельная ШР55П31ЭШ3 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В

Условное обозначение:

Розетка ШР55П31ЭШ3, где:

ШР - тип соединителя.

55 - условный размер корпуса.

П - с прямым патрубком.

31 - количество контактов.

Э - гайка патрубка для экранированного кабеля.

Ш - розетка.

3 - сочетание контактов.

Технические характеристики ШР55П31ЭШ3:

Рабочий ток для контактов з диаметром:

- 1,5 мм - 7 А;

- 2,5 мм - 17,5 А;

- 3,5 мм - 35 А.

Максимальное рабочее напряжение - не более 850 В.

Сопротивление электрического контакта с диаметром:

- 1,5 мм - не более 2,5 мОм;

- 2,5 мм - не более 1 мОм;

- 3,5 мм - не более 0,75 мОм.

Сопротивление изоляции ШР55П31ЭШ3 - не менее 5000 МОм.

Метод монтажа - пайка.

Покрытие контактов - серебро

Габаритные размеры - 68,1×67,5×75,1 мм.

Температура окружающей среды - от -60° С до +60° С.
