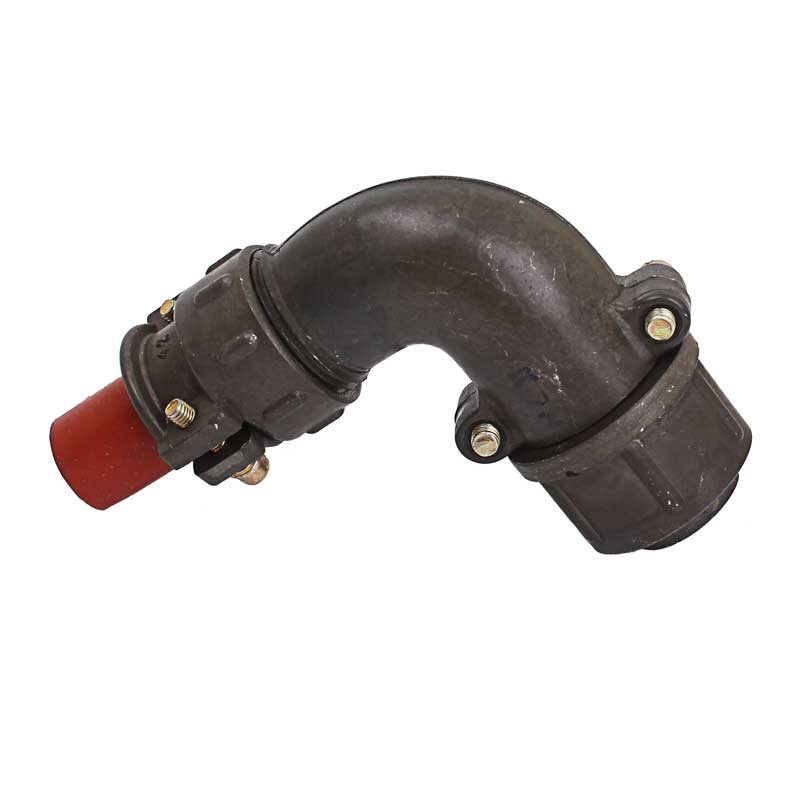

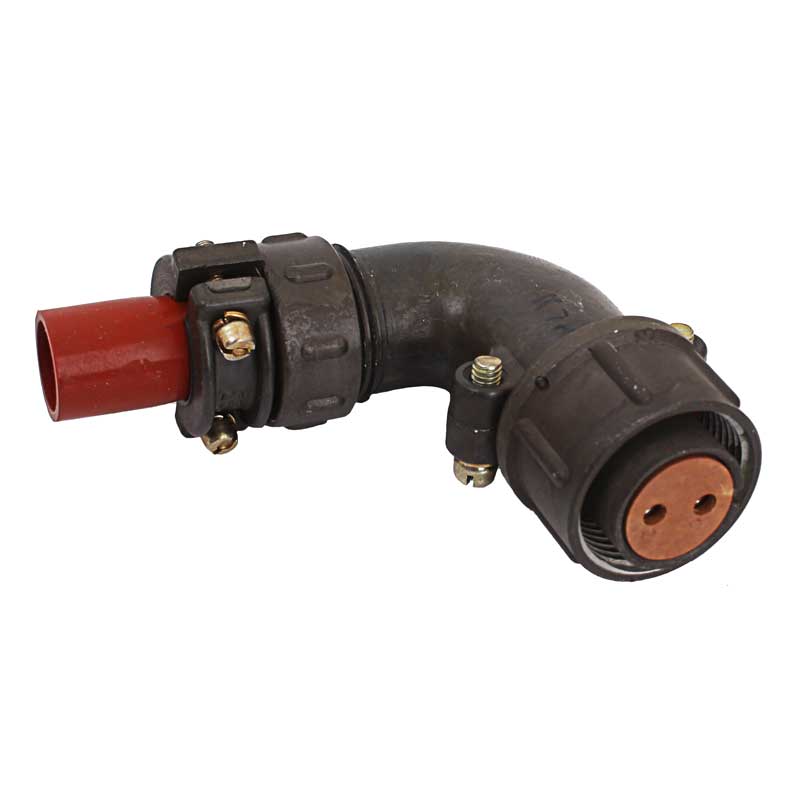

2РТТ20КУН2Г4В

Цилиндрический низкочастотный соединитель 2РТТ20КУН2Г4В пылебрызгозащищенный, предназначен для работы в электрических цепях постоянного и переменного  токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Условное обозначение:

Розетка 2РТТ20КУН4Г6В, где:

2РТТ - тип соединителя - соединитель пылебрызгозащищенный.

20 - условный размер корпуса.

К - кабельный.

У - угловой патрубок

Н - для неэкранированного кабеля.

4 - количество контактов.

Г - розетка.

6 - сочетания контактов.

В - всеклиматическое исполнение.

Технические характеристики 2РТТ20КУН4Г6В:

Токовая нагрузка:

- на одиночный контакт - не более 35 А;

- суммарная на соединитель - не более 100 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметр контактов - 2,5 мм.

Покрытие контактов изделия разъём 2РТТ20КУН4Г6В - серебро.

Поляризация корпусов - одношпоночная.

Сопротивление контактов - не более 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Количество сочленений-расчленений изделий соединителей 2РТТ20КУН4Г6В - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости - не менее 15 лет.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 70×71×29,5 мм.
