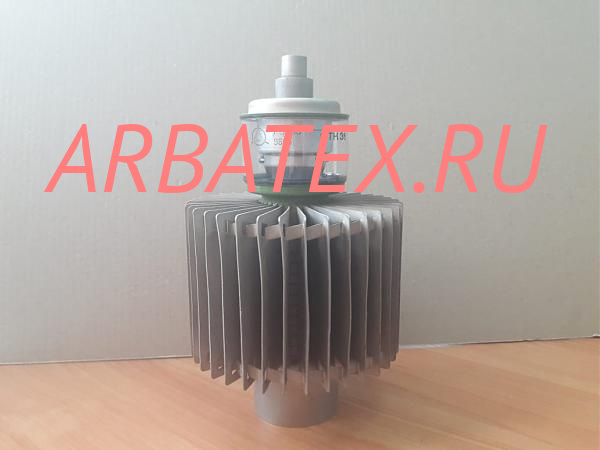

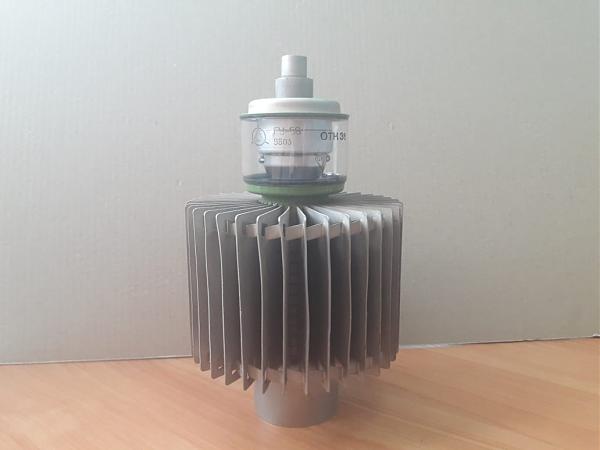

ГУ-56 генераторный триод

ГУ-56 генераторный триод

Характеристики

4CE130FBZ

Описание

Описание ГУ-56


ГУ-56 генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

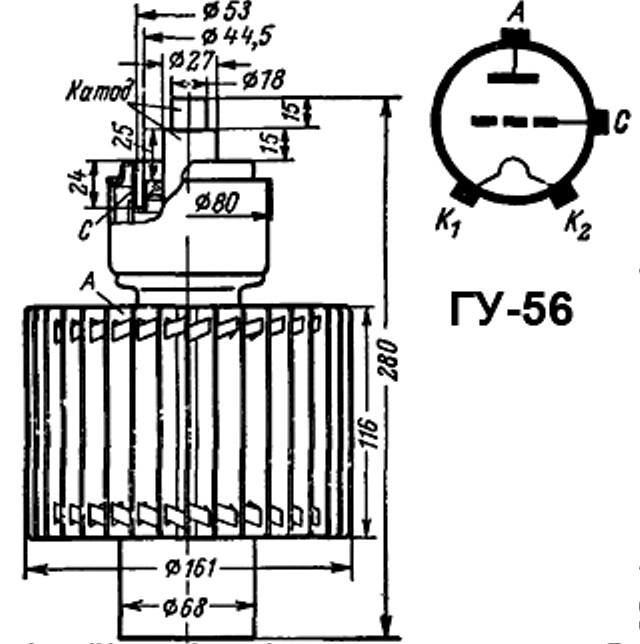

Параметры и характеристики ГУ-56:


ГУ-56

Генераторный триод ГУ-56 предназначен для генерирования колебаний и усиления мощности в стационарных промышленных генераторах для высокочастотного нагрева и других радиотехнических устройствах на частотах до 45 МГц.

Оформление - металлостеклянное с кольцевыми выводами сетки и катода.

Катод - вольфрамовый торированный карбидированный прямого накала.

Рабочее положение - вертикальное, анодом вниз.

Охлаждение - принудительное воздушное.

Масса не более 4 кг.


Основные технические параметры ГУ-56:
при uн=6,3 В, uа=300 В, iа=100 мА
Ток накала

24 ± 2,5 А

Ток анода (при uc=200 В)

не менее 1,5 А

Ток анода (при uа=3 кВ, uc1=0)

не менее 0,8 А

Крутизна характеристики (при iа=1,5 и 1 А)

8 ± 2 мА/В

Коэффициент усиления (при uа=0,3 и 1 кВ и iа=1 А)

15 ± 4

Напряжение запирания отрицательное (при uа=3 кВ)

не более 150 В

Колебательная мощность на частоте 40 МГц в режиме самовозбуждения

не менее 1 кВт

Междуэлектродные емкости, пФ:

     - входная

не более 30

     - выходная

не более 0,8

     - проходная

не более 20

Долговечность

не менее 1000 ч


Предельные эксплуатационные характеристики ГУ-56:
Напряжение накала

6,0 - 6,6 В

Напряжение анода

3,5 кВ

Ток накала пусковой

34 А

Мощность, рассеиваемая анодом

700 Вт

Мощность, рассеиваемая сеткой

200Вт

Рабочая частота

43 МГц

Температура баллона, ножки и спаев металла со стеклом

150 С

Температура анода

250 С

Интервал рабочих температур окружающей среды

от -60 до +70 С
