2РТ28П4ЭШ5-А вилка

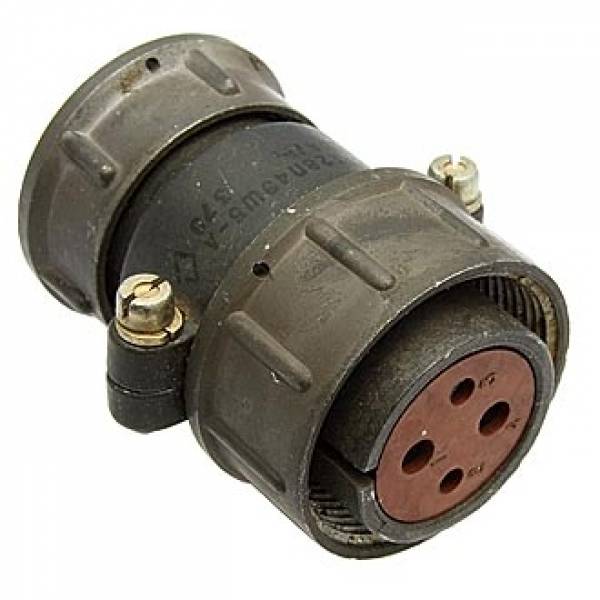

2РТ28П4ЭШ5-А розетка кабельная с прямым патрубком и гайкой для экранированного кабеля предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Розетка 2РТ28П4ЭШ5-А, где:

2РТ - тип соединителя.

28 - типоразмер.

П - с прямым патрубком.

4 - количество контактов.

Э - гайка патрубка для экранированного кабеля.

Ш - розетка.

5 - сочетание контактов.

А - обозначения материала изолятора.

Технические характеристики 2РТ28П4ЭШ5-А:

Рабочий ток на контакт диаметром:

- 2,5 мм - 25 А;

- 3,5 мм - 50 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметры контактов - 2,5 мм; 3,5 мм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Сопротивление электрических контактов диаметром:

- 2,5 мм - не более 1 мОм;

- 3,5 мм - не более 0,75 мОм.

Количество сочленений-расчленений - 500.

Минимальная наработка розеток 2РТ28П4ЭШ5-А - 1000 ч.

Срок сохраняемости - 20 лет.

Покрытие контактов - серебро.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 49,1×38,5×58,1 мм.

Варианты исполнения изделия разъём 2РТ28П4ЭШ5-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ28П4ЭШ5-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ28П4ЭШ5-А, 2РТ28П4ЭШ5-А ОС;

- приемка заказчика - 2РТ28П4ЭШ5-А ПЗ;

- военная приемка - 2РТ28П4ЭШ5-А ВП.
