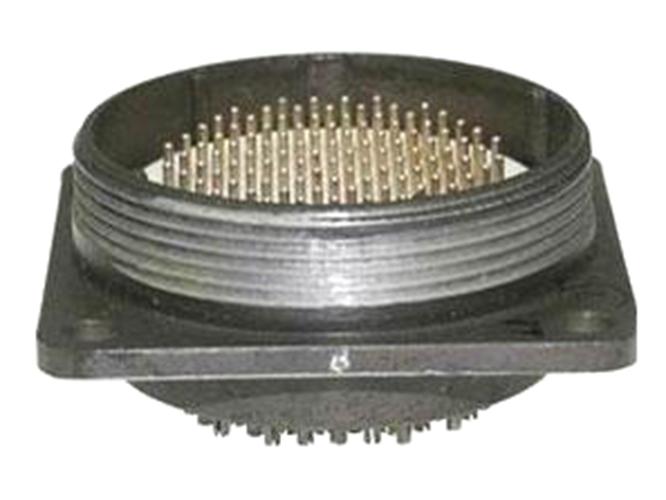

Общие характеристики соединителей РРМ46, РРМ46Г:
|
Тип соединителя:
|
цилиндрический, низкочастотный
|
Климатическое исполнение:
|
всеклиматическое по ГОСТ В 20.39.404
|
Состав соединителя:
|
вилка, розетка
|
Вид корпуса:
|
блочный (приборный), кабельный
|
Исполнение монтажной части:
|
без кожуха, с прямым кожухом, с угловым кожухом и фиксатором
|
Вид сочленения:
|
резьбовое
|
Поляризация корпуса:
|
многошпоночная и многопозиционная поляризация корпусов
|
Покрытие контактов:
|
золото, серебро
|
Способ монтажа:
|
объемный, пайкой
|
Монтаж:
|
наружный
|
Технические параметры соединителей РРМ46, РРМ46Г:
|
Общее количество контактов:
|
102
|
Сопротивление контактов, не более, МОм:
|
5
|
Максимальный ток на одиночный контакт, А:
|
5
|
Максимальное рабочее напряжение, В:
|
100
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
|
5000
|
Синусоидальная вибрация, диапазон частот, Гц:
|
1....5000
|
Синусоидальная вибрация, ускорение, м/с2 (g):
|
400 (40)
|
Механический удар, одиночного действия с ускорением, м/с2 (g):
|
15000 (1500)
|
Механический удар, многократного действия с ускорением, м/с2 (g):
|
1500 (150)
|
Атмосферное пониженное давление, Па (мм рт.ст.):
|
1,3х10-4 (10-6)
|
Рабочая температура окружающей среды, °C:
|
от -60 до +85
|
Минимальная наработка, часов:
|
15000
|
Количество сочленений-расчленений:
|
500
|
Срок сохраняемости, лет:
|
25
|
