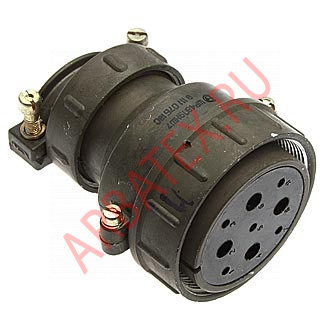

ШР40П14НШ2 розетка кабельная

ШР40П14НШ2 розетка кабельная

Характеристики

4E812O0LP

Описание

ШР40П14НШ2 розетка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная, внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.

Условные обозначения:

ШР40П14НШ2-розетка.

ШР - тип соединителя- штепсельный разъем негерметичный.

40 - условный размер корпуса.

П - с прямым патрубком.

14 - количество контактов.

Н - для неэкранированного кабеля.

Ш - розетка.

2 - сочетания контактов.

Технические характеристики:

Рабочее напряжение, не более 850 В. Максимальная токовая нагрузка на одиночный контакт, не более 6 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Метод монтажа - пайка. Минимальный срок сохраняемости 15 лет. Температура окружающей среды от -60°С до +60°С.
