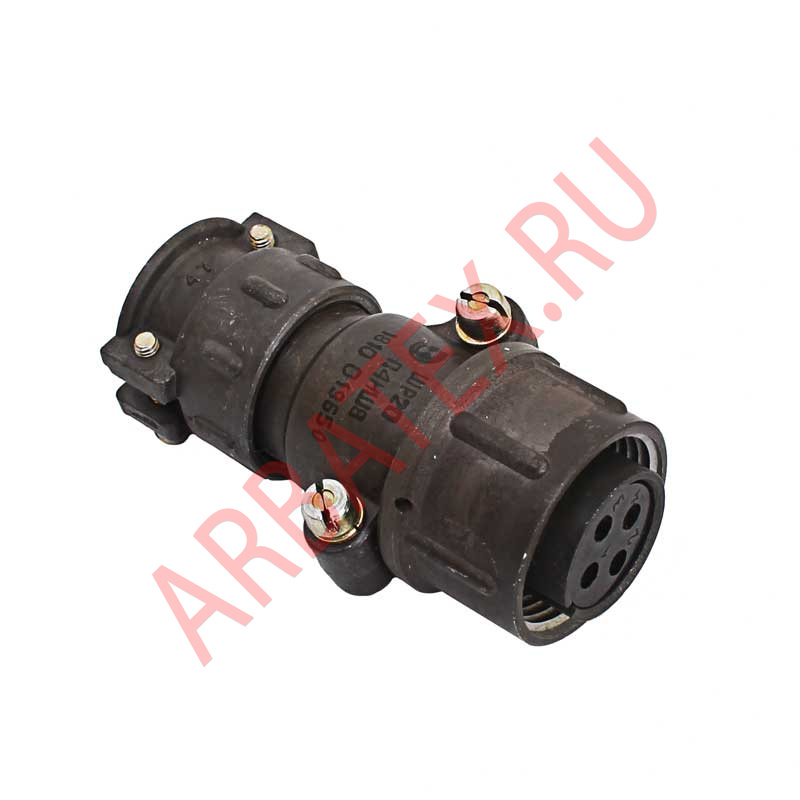

ШР20П2НШ6 розетка кабельная

ШР20П2НШ6 розетка кабельная

Характеристики

ШР
Розетка
2
на кабель
20
4CS0VCQU4

Описание

Описание разъема ШР20П2НШ6


Соединители  предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В. Разъемы типа ШР выпускают с числом контактных пар от 1 до 45. Штыри имеют диаметр от 1,5 до 9 мм и рассчитаны на пропускание тока до 100А. Соединение разъемов – резьбовое, с одношпоночной поляризацией. Разъемы можно применять для соединения неэкранированных и экранированных кабелей. В последнем случае на корпусе вместо хомута делают резьбу с гайкой.
Система соединителей ШР состоит из фланцевой блочной розетки (ее также называют колодкой) с креплением винтами и кабельной вилки (вставки) с накидной гайкой.

Параметры разъема ШР20П2НШ6


Основные технические характеристики ШР20П2НШ6:
- Сопротивление изоляции в нормальных климатических условиях ..... не менее 5000 МОм
- Количество сочленений ..... расчленений 500
- Интервал рабочих температур ..... от -60 до +60°С
- Минимальная наработка ..... 1000 часов
- Срок сохраняемости ..... 15 лет



Структура условного обозначения:
ШР20П2НШ6
ШР - тип соединителя;
20 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
2 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
6 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.
