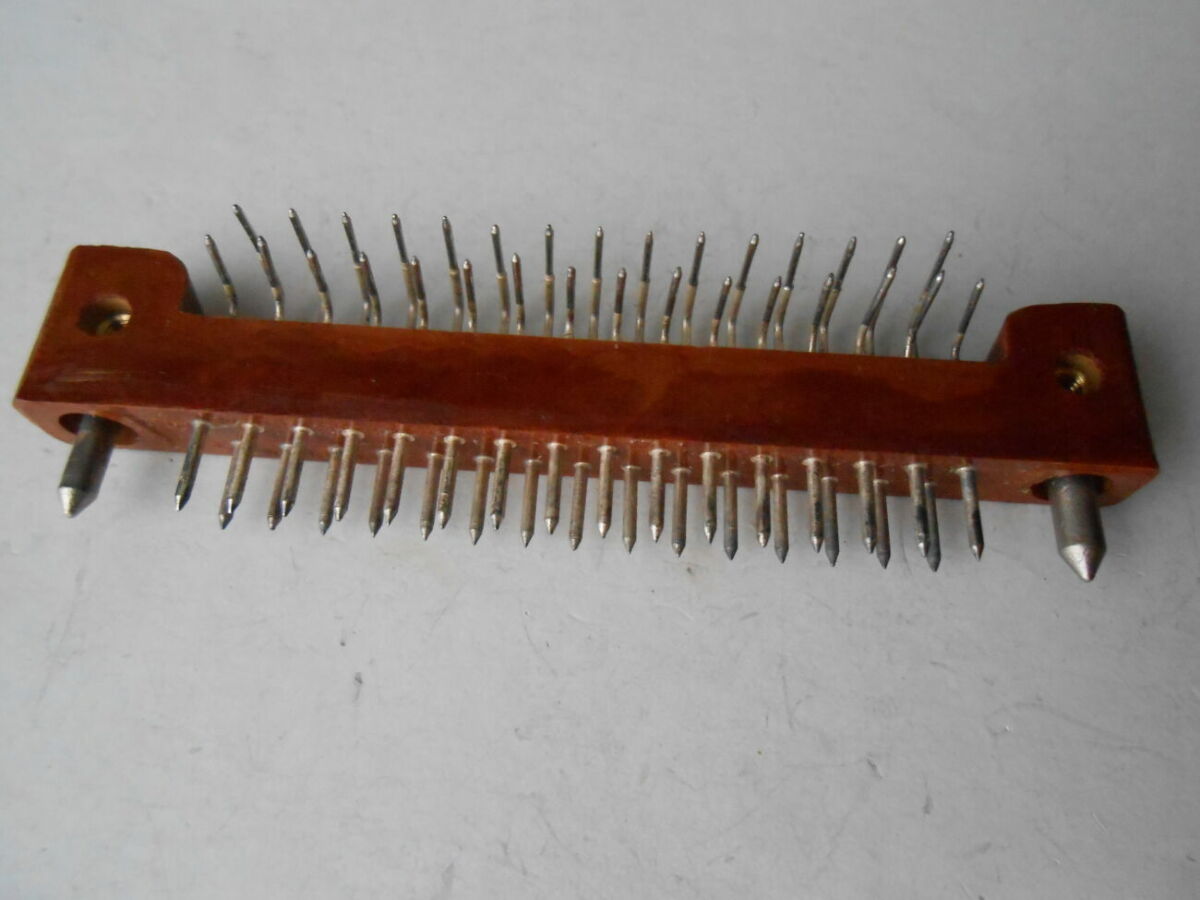

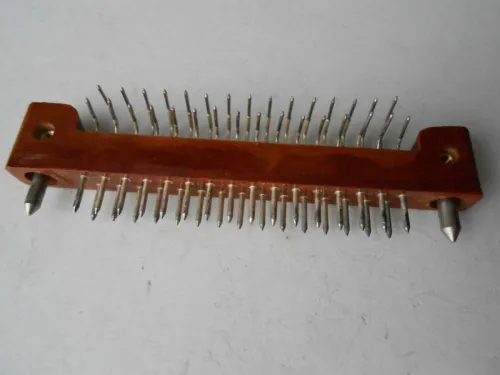

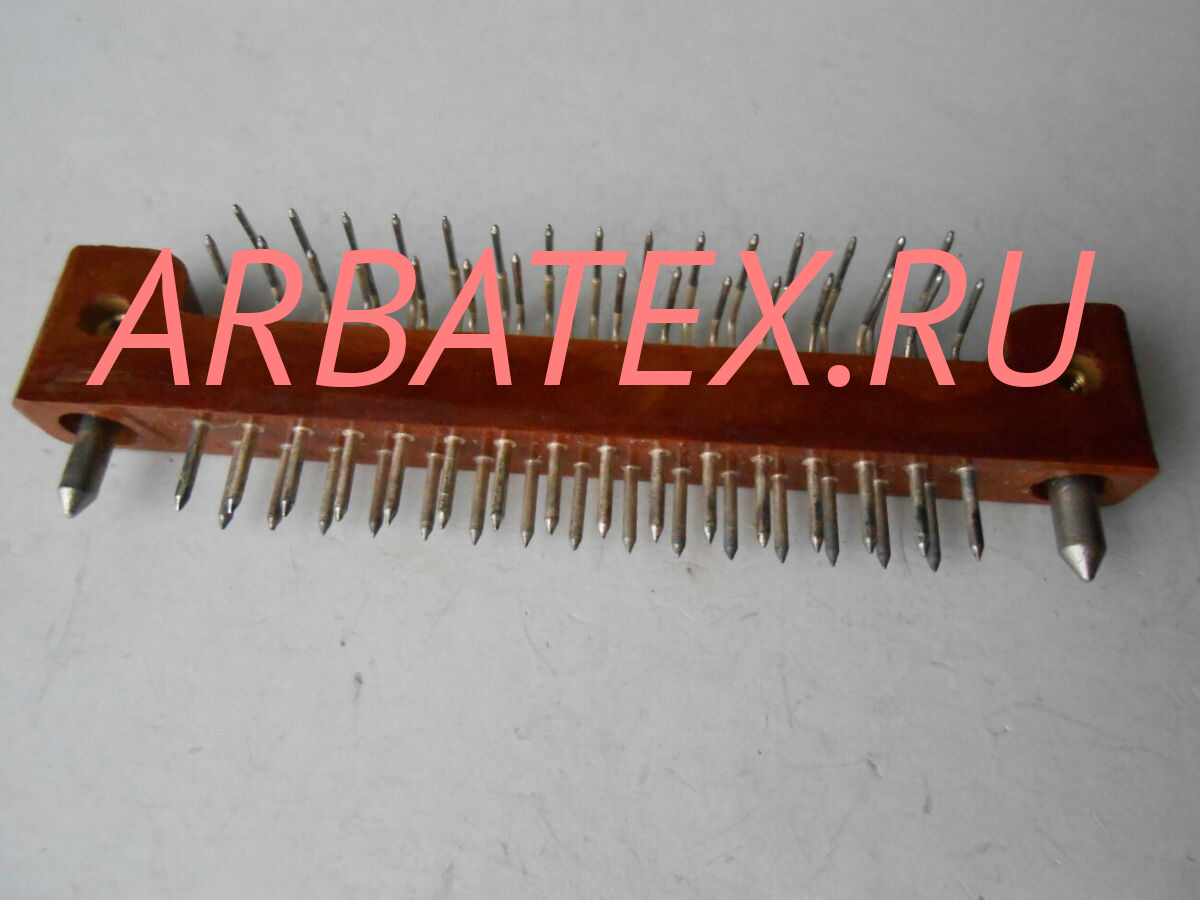

ГРПМ9-14ШУ2В

ГРПМ9 соединители электрические низкочастотные прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой - до 3 МГц) и импульсного токов.

Разъёмы ГРПМ9 взаимозаменяемые и взаимосочленяемы.

Сфера применения: для объёмного и печатного монтажа.

Условные обозначения соединителей ГРПМ9:

Вилка (Розетка) ГРПМ9-14(18,30,31,42,52,62)Ш(Г)У(П,С,Н)М1(2)-В, где:

ГРПМ - тип соединителя - соединитель низкочастотный прямоугольный малогабаритный.

9 - порядковый номер разработки.

14, 18, 30, 31, 42, 52, 62 - количество контактов.

Тип контакта:

- Ш - штыревой;

- Г - гнездовой.

Конструктивное исполнение:

- У - вилка с угловым выводом для печатного монтажа;

- П - розетка с прямым выводом для печатного монтажа (без гребенки);

- С - розетка с прямым выводом для струнного (объёмного) монтажа (с гребенкой);

- Н - вилка с выводами для печатного монтажа внахлест;

- М - модернизированный.

Вид покрытия контактов:

- 1 - золото;

- 2 - серебро.

Всеклиматическое исполнение - В по ГОСТ В 20.39.404-81.

Технические условия - ТУ У 32.1-14308479-006-2004.

Пример: соединитель ГРПМ9-42ГС1.

Это значит: соединитель типа ГРПП (ГРПМ), 9 номер разработки (9), 42 контакты (42), розетка (Г), розетка с прямым выводом для струнного (объёмного) монтажа (с гребенкой) (С), наличие золотого покрытия рабочей части контактов (1).

Варианты исполнения соединителей (вилок, розеток) в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.

Технические характеристики ГРПМ9:

Рабочий ток на контакт - не более 2 А.

Напряжение - 250 В.

Испытательное напряжение - 500 В.

Сопротивление контактов - не более 0,008 Ом.

Сопротивление изоляции - не менее 5000 МОм.

Электрическая прочность изоляции - 1200 В.

Емкость между контактами - не более 2,5 пФ.

Усилие расчленения соединителей - от 20 Н до 90 Н (от 2 кгс до 9 кгс).

Число сочленений-расчленений - 1000.

Гамма-процентная наработка при γ = 99% - 10 000 ч.

Гамма-процентный срок сохраняемости при γ = 97,5% - 25 лет.

Условия эксплуатации ГРПМ9:

Синусоидальная вибрация:

- диапазон частот - от 1 Гц до 4000 Гц;

- амплитуда ускорения - 300 м/с².

Акустический шум:

- диапазон частот - от 50 Гц до 10 000 Гц;

- уровень звукового давления - 150 дБ.

Механический удар одиночного действия:

- пиковое ударное ускорение - 1500 м/с²;

- длительность действия - от 1 мс до 2 мс.

Механический удар многократного действия:

- пиковое ударное ускорение - 400 м/с²;

- длительность действия - от 2 мс до 10 мс.

Линейное ускорение - 500 м/с².

Атмосферное пониженное рабочее давление - 1,3·10^-4 Па (10^-6 мм рт. ст.).

Температура среды пониженная - (-60° С).

Температура среды повышенная - 85° С;

Смена температур - от -60° С до +115° С.

Повышенная относительная влажность воздуха, при температуре 35° С - 98%.

Иней и роса, солнечная радиация, соляной туман, плесневые грибы.

Хвостовики контактов розеток должны допускать присоединение проводов сечением - не более 0,4 мм².
