СНЦ23-10/22В-4-В вилка байонетная малогабаритная низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.
Условные обозначения:
СНЦ23-10/22В-4-В
СНЦ23 - тип соединителя;
10 - количество контактов;
22 - условный размер корпуса;
В - вид корпуса: В - вилка.
4 - конструктивное исполнение:

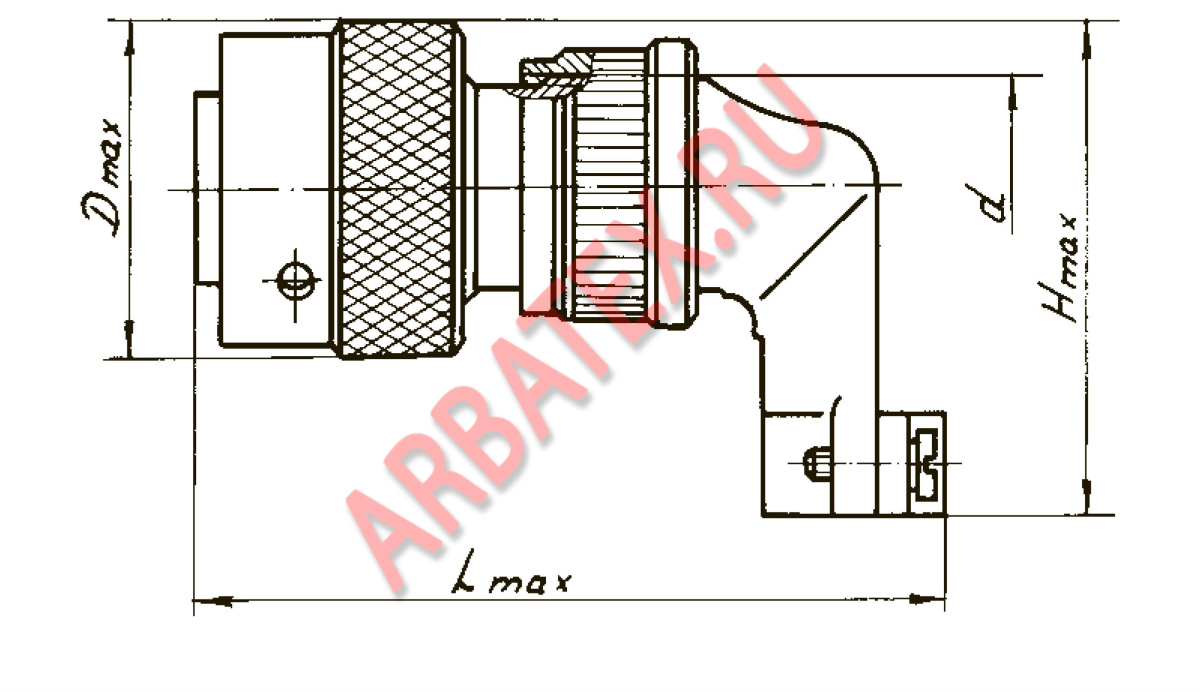

- 4 - приборная часть с угловым кожухом,
а б в - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Технические характеристики:
Максимальное рабочее напряжение ― 700 В
Ток на контакт ― до 15 А
Интервал рабочих температур ― от -60 до +200°С
Количество сочленений-расчленений ― 500
Минимальная наработка ― 1000 часов
Срок сохраняемости ― 15 лет.
Способ монтажа - объемный, обжимка.
