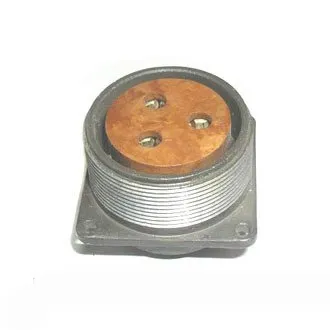

2РТТ40КПЭ3Ш21В

Описание

Цилиндрический низкочастотный соединитель 2РТТ40КПЭ3Ш21В пылебрызгозащищенный, предназначен для работы в электрических цепях постоянного и переменного  токов частотой до 3 МГц при напряжении до 850 В.Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Кабельные части соединителей поставляются с резиновыми кожухами или без них.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов -  серебро.
Метод монтажа - пайка.
Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120 ТУ (АШДК.434410.060ТУ).

Структура условного обозначения:

2РТТ40КПЭ3Ш21В
2РТТ - тип соединителя
40 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
3 - количество контактов;
Ш - часть соединителя: Ш - вилка, Г - розетка;
21 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.
