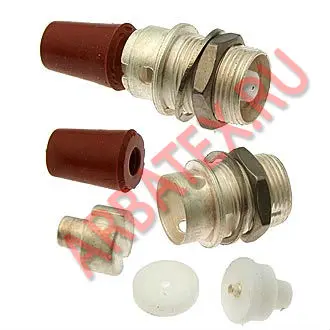

СР75-101ФВ соединитель Разъемы разное фото фото 2

Отзывов: 0

Добавить отзыв

Описание товара:

Розетки СР-75-101ФВ предназначены для эксплуатации в электрических цепях радиочастотных трактов.

22 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Описание разъема СР-75-101ФВ

СР-75-101ФВ розетка приборно-кабельная предназначена для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Параметры разъема СР-75-101ФВ

Тип разъема - розетка.
Габаритные размеры - 22,5×10,2 мм.
Масса СР-75-101ФВ - 3,8 г.
Диапазон частот - от 0 до 10 ГГц.
Тип соединения - резьбовое.
Рабочее напряжение - 500 В.
Переходное сопротивление контактов - 0,01 Ом.
КСВН СР-75-101ФВ - до 1,25.
Экранное затухание - 40 дБ.

Варианты исполнения розеток в зависимости от вида приёмки:
- отдел технического контроля - СР-75-101ФВ ОТК;
- приемка заказчика - СР-75-101ФВ ПЗ;
- особо стойкие - ОССР-75-101ФВ, СР-75-101ФВ ОС;
- военная приемка - СР-75-101ФВ ВП.

- СР - соединитель радиочастотный;
- 75 - величина волнового сопротивления (Ом);
- 101 - порядковый номер разработки;
- Ф - изоляционный материал (фторопласт);
- В - всеклиматическое исполнение.

Диапазон рабочей температуры - от -60° С до +155° С.
Относительная влажность воздуха при температуре +35° С - 98%.
