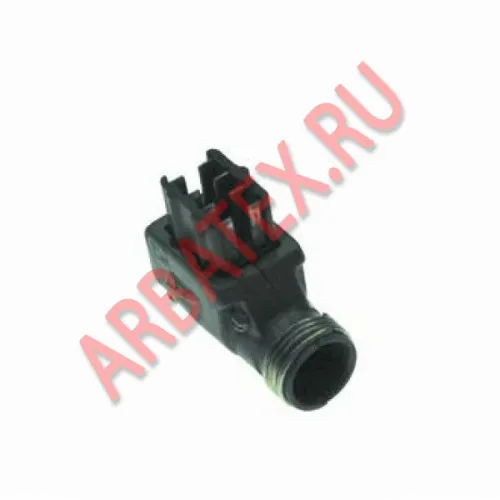

РШ2Н-1-18 вилка

Описание разъема РШ2Н-1-18

Соединители объемного монтажа РШ2Н-1-18 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Соединители (вилки) выпускаются в металлическом литом, металлическом штампованно-литом и пластмассовом кожухе.
Кожух может быть прямым или угловым.
Покрытие контактов золото, серебро, олово-висмут.
Климатическое исполнение УХЛ, В.
Для фиксации сочлененного положения розетки имеют специальные зажимы.
Технические условия:
бР0.364.013 ТУ (ОТК)
ОЮ0.364.002ТУ (ПЗ)

Параметры разъема  РШ2Н-1-18

Основные технические характеристики соединителей РШ2Н-1-18:
- Максимальное рабочее напряжение ...... 400 В
- Максимальный рабочий ток на каждом контакте ...... 3 А
- Сопротивление контактов ...... 10 мОм
- Температура окружающей среды при эксплуатации:
  - для соединителей в металлическом кожухе ...... от -60 до +155°С
  - для соединителей в пластмассовом кожухе ...... от -60 до +90°С
  - для соединителей с покрытием контактов олово-висмут ...... от -60 до +70°С
- Минимальная наработка:
  - для соединителей в металлическом кожухе ...... 5000 часов
  - для соединителей в пластмассовом кожухе ...... 15000 часов
- Число сочленений - расчленений ...... 500
- Срок сохраняемости:
  - для соединителей с покрытием контактов серебром и золотом ...... 20 лет
  - для соединителей с покрытием контактов олово-висмут ...... 6 лет

Структура условного обозначения:
РШ2Н-1-18
Р - соединитель низкочастотный прямоугольный для внутреннего монтажа;
Ш - часть соединителя: Г - гнездовой контакт (розетка), Ш - штыревой контакт (вилка);
2 - приборная часть соединителя, 2 - кабельная часть соединителя;
Н - низкочастотный;
М - вилка в штампованно-литом кожухе;
П - вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала;
1 - принадлежность соединителей к данным ТУ;
18 - исполнение соединителя:
  - 1 - 4-контактная розетка;
  - 3 - 8-контактная розетка;
  - 4 - 12-контактная розетка;
  - 5 - 16-контактная розетка;
  - 7 - 8-контактная розетка модернизированная;
  - 17 - 8-контактная вилка с прямым кожухом;
  - 23 - 12-контактная вилка с прямым кожухом;
  - 29 - 16-контактная вилка с прямым кожухом;
  - 6 - 4-контактная вилка с угловым кожухом;
  - 18 - 8-контактная вилка с угловым кожухом;
  - 24 - 12-контактная вилка с угловым кожухом;
  - 30 - 16-контактная вилка с угловым кожухом;
  - 19 - 8-контактная вилка модернизированная
А - покрытие контактов: О - олово-висмут, А - золото, без буквы - серебро;
В - всеклиматическое исполнение.
