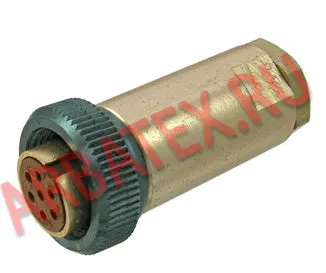

РС7БТВ розетка с кожухом

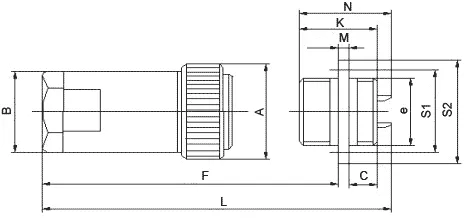

Описание разъема РС7БТВ

Соединители РС7АТВ цилиндрические низкочастотные, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями АВ0.364.047ТУ (АШДК.434410.059ТУ).
Соединители РС состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ – резьбовое.
Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ – врубное.
Поляризация корпусов соединителей – одношпоночная.
Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Покрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ – золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ – серебро.

Параметры разъема  РС7БТВ

Конструктивные
Количество контактов    7
Покрытие контакта    Золото
Монтаж
(вид контакта)    Пайка, гнездовой контакт
Функциональное назначение (тип контакта)    Розетка (мама)
Тип сочленения разъемов    Резьбовое соединение

Электрические
Рабочее напряжение    250В
Номинальный ток    5А
Сопротивление контактов    <5MΩ
Сопротивление изоляции    <3000MΩ

Механические
Выносливость/
износостойкость, циклы    500
Вибрации, пиковое ударное ускорение    10-2000Гц 196м/с2
Механический удар, пиковое ударное ускорение    196м/с2

Эксплуатационные
IP стандарт    50
Рабочая температура    -55 ~ +125 °C
Влажность    93% при 40°C
Атмосферное давление    101.33~6.7кПа

Схема расположения контактов
Схема контактов РС7БТВ розетка
