Описание товара:

Электрический соедини́тель (разъём) — электромеханическое устройство для осуществления соединения электрических проводников. Обычно состоит из штекера (вилки) и соответствующего ему гнезда (розетки).

Характеристики:

Все характеристики

Загрузить / Загрузить

71.50 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

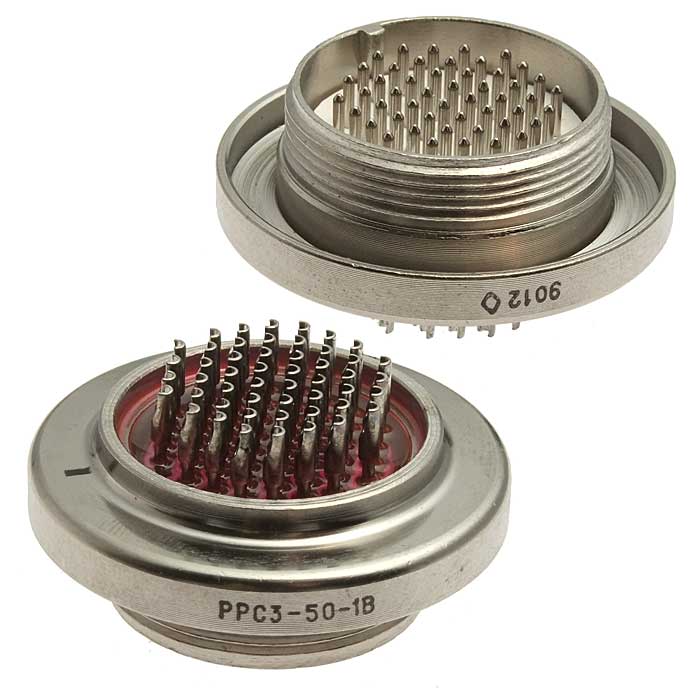

Описание разъема РРС3-50-1-1-В

Соединители РРС3, РРС4, РРС5, РРС6 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3 или негерметичного перехода РРС6 и 2-х кабельных розеток РРС3. Ответными частями вилок РРС3 (4-х и 7-ми контактных) являются розетки РСТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Герметичность по крепления фланца корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки РРС5 - с помощью резинового уплотнительного кольца и винтов. Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров. Сочленение соединителей - резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки - без кожуха. Покрытие контактов: штырей - никель, гнезд - золото. Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.215ТУ.

Параметры разъема РРС3-50-1-1-В

Технические характеристики соединителя РРС3:
• Максимальное рабочее напряжение ...... 200 В;
• Сопротивление изоляции в нормальных климатических условиях ...... 5000 МОм;
• Синусоидальная вибрация:
- диапазон частот ...... 1-5000 Гц;
- амплитуда ускорения ...... 600 м/с2;
• Количество сочленений-расчленений ...... 1000;
• Интервал рабочих температур ...... от -60 до +100°С;
• Минимальная наработка ...... 1000 часов;
• Срок сохраняемости ...... 15 лет.

Структура условного обозначения:
РРС3-50-1-1-В
РРС - тип соединителя;
3 - порядковый номер разработки;
50 - количество контактов;
В - Покрытие контактов: А - золото, никель - буква в обозначении отсутствует;
1 - Конструктивное исполнение:
   - 1 - вилка приборная без кожуха;
   - 0 - розетка кабельная без кожуха;
   - 7 - розетка кабельная с прямым кожухом;
   - 9 - розетка кабельная с угловым кожухом;
1- Многопозиционная поляризация изолятора в корпусе: 1...12
В - всеклиматическое исполнение
