Описание АЛ304Г индикатор знаковый
АЛ304Г - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Индикатор знаковый АЛ304Г широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АЛ304Г индикатор знаковый:
АЛ304Г
Цифровые одноразрядные индикаторы, арсенид-фосфид-галлиевые, эпитаксиально-планарные, красного (АЛ304А, АЛ304Б, АЛ304Г) и зеленого (АЛЗ04В) цвета свечения.
Предназначены для визуальной индикации.

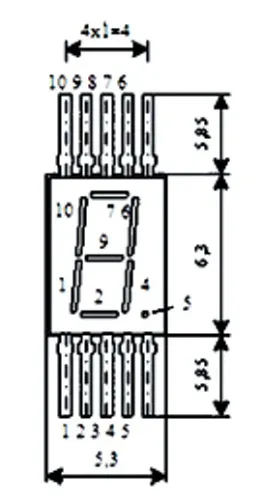

Индикатор имеет семь сегментов и децимальную точку, излучающих свет при прохождении прямого тока.
Комбинации сегментов, осуществляемые внешней коммутацией, позволяют воспроизводить цифры от 0 до 9 и децимальную точку.
Корпуса пластмассовые.
Высота цифры 3 мм.
Масса индикатора не более 0,26 г.
Допустимое отклонение яркости --60%
Постоянное прямое напряжение, не более:
при температуре 298 и 343 К для АЛ304А, АЛ304Б -2 В. при температуре 213 К для АЛ304А, АЛ304Б -2,4 В.
при температуре 298 и 343 К для АЛ304В, АЛ304Г -3 В.
при температуре 213 К для АЛ304В, АЛ304Г-3,6 В.
Постоянный прямой ток через каждый элемент при температуре от 243 до 343 К -11 мА.
Мощность, рассеиваемая при температуре от 213 до 343 К -264 мВт.
Диапазон рабочих температур --60°С – +70°С.
