РБМ5-50-7Г7В

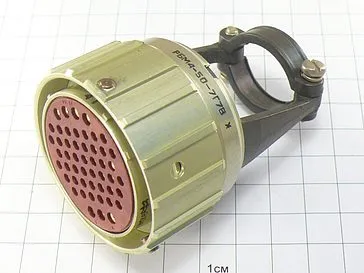

Описание разъема  РБМ5-50-7Г7В



Соединители быстросочленяемые РБМ5, РБМ5Н предназначены для работы в электрических цепях постоянного и переменного (частотой до 3МГц) токов. Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Вилки приборные изготавливаются в герметичном или негерметичном исполнении, розетки - в негерметичном. Соединители изготавливаются без патрубка, с патрубком открытого типа без кожуха, с патрубком закрытого типа без кожуха или с кожухом. Соединители имеют резиновый изолятор, который обеспечивает защиту монтажного пространства от воздействий окружающей среды. Сочленение вилок с розетками байонетное, поляризация корпусов - многошпоночная. Покрытие контактов в соединителях: РБМ5, РБМ5Н - серебро. Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.196ТУ (АШДК.434410.088ТУ).

Параметры разъема РБМ5-50-7Г7В

1. Тип соединителя
2. «Н» - только для негерметичной приборной вилки
3. Количество контактов
4. Обозначение сочетания контактов – условное число
5. Часть соединителя: Ш – вилка, Г – розетка
6. Конструктивное исполнение: 1 – приборная часть без патрубка; 2 – приборная часть с патрубком
открытого типа без кожуха; 3 – приборная часть с патрубком закрытого типа с кожухом; 6 –
кабельная часть с патрубком закрытого типа с кожухом; 7 – кабельная часть с патрубком открытого
типа без кожуха
7. 5 – приборная (кабельная) с патрубком без резинового изолятора со стороны монтажной части; без
цифры «5» - с резиновым изолятором
8. Всеклиматическое исполнение

1. Сопротивление изоляции в нормальных климатических условиях – 5000МОм
2. Скорость утечки воздуха при перепаде давления до 0,15МПа (1,5кгс/см2 ) для герметичных вилок –0,3л/ч
3. Количество сочленений-расчленений – 1000
4. Минимальная наработка – 1000ч
5. Срок сохраняемости – 15 лет
6. Соединители устойчивы к воздействию спецфакторов
7. Синусоидальная вибрация:
 - диапазон частот, Гц: 1-5000
 - ускорение, м/с 2 (g): 300 (30)
8. Механический удар:
 - одиночного действия: ускорение, м/с 2 (g): 1500 (150)
 - многократного действия: ускорение, м/с 2 (g):
 для соединителей – 400 (40)
 для приборной вилки – 1500 (150)
9. Повышенная рабочая температура среды: 100°С
