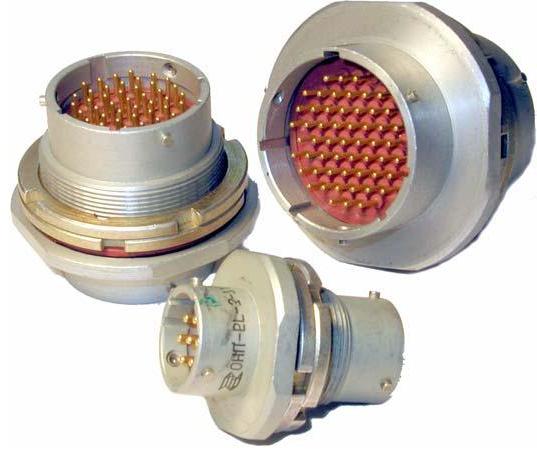

ОНЦ-БГ-3-28/27П-1-В

Состав соединителя: переходники ОНЦ-БГ-3-28/27П-1-В  состоят из приборной части.  Конструктивное исполнение: переходники ОНЦ-БГ-3 имеют фланец и крепятся к стенке прибора при помощи специальной гайки с контргайкой.  Тип сочленения: байонетный.  Взаимосочленение: переходники ОНЦ-БГ-3 взаимосочленяемы с розетками типа СНЦ 23 (ГЕО.364.241 ТУ) со стороны установки гайки для крепления переходника к изделию и розетками типа СНЦ23Л (ГЕО.364.241 ТУ) со стороны, обратной установке гайки, соответствующих типономиналов и углового положения изоляторов в корпусе.  Покрытие контактов: контакты ∅ 1,0 мм, ∅ 1,5 мм, ∅ 2,0 мм покрыты золотом.  Климатическое исполнение: переходники изготовляют во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.

Структура условного обозначения:

ОНЦ-БГ-3-28/27П-1-В
ОНЦ-БГ - тип соединителя
3 - номер разработки
28 - количество контактов: 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61
27 - условный размер переходника 14, 18, 22, 24, 27, 30, 33, 36, 39
П - часть соединителя: П – переходник
1 - конструктивное исполнение: 1 - приборная часть без кожуха
а - позиция установки изолятора: а, б, в, г -варианты углового положения поляризующих шпонок и шпоночных пазов на корпусах (при нормальном положении изолятора - буквенный индекс не проставляется)
В - всеклиматическое исполнение

Технические параметры соединителей ОНЦ-БГ-3:
Общее количество контактов:	3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61
Максимальный ток на одиночный контакт, А:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм	11 20 35
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,0 мм           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,0 мм	10 5 3,2
Максимальное рабочее напряжение, В:	700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Минимальная наработка, часов:	3000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
Повышенная относительная влажность воздуха при температуре +35°C, %:	100
Рабочая температура окружающей среды, °C:	от -60 до +100
