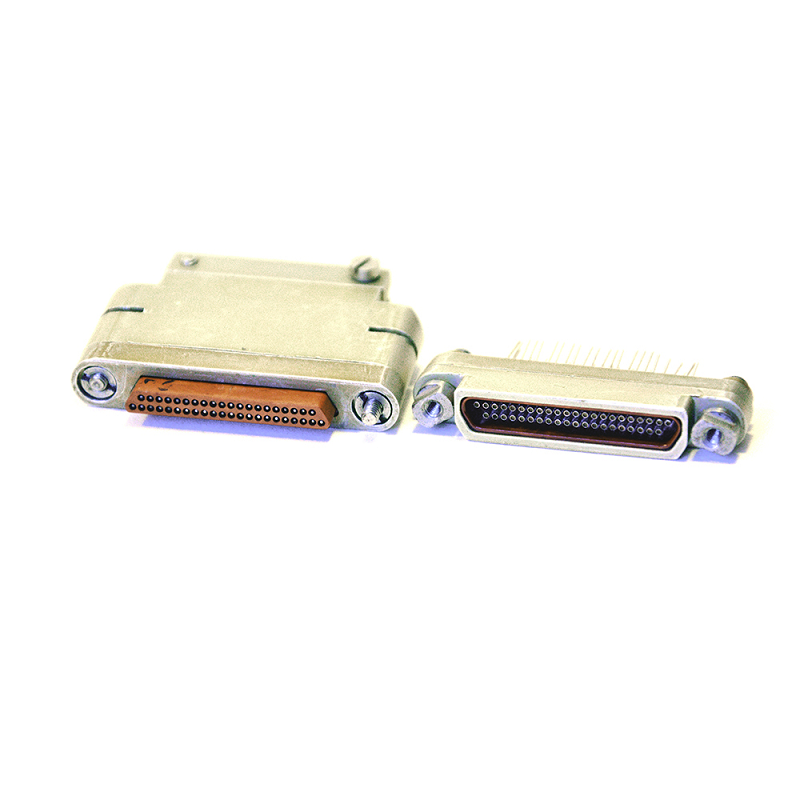

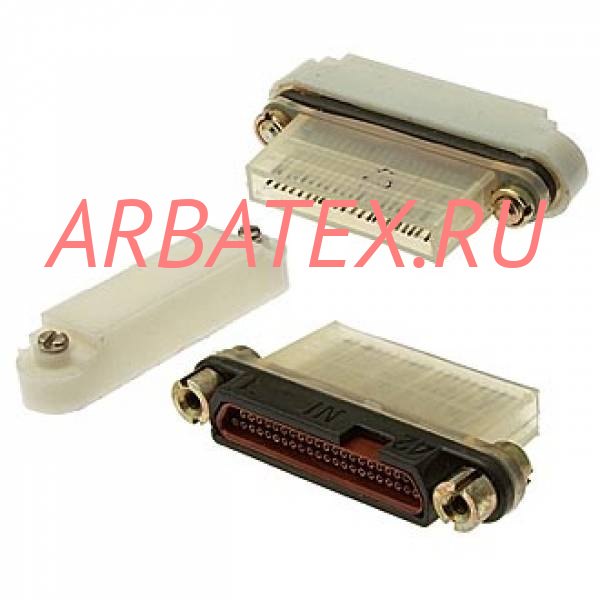

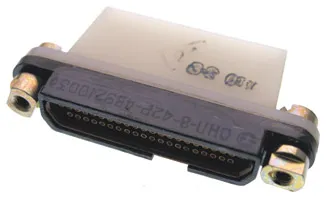

Микроминиатюрные низкочастотные соединители ОНП-ЖИ-8-42/46х8-Р29-6В предназначены для работы в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов.
Исполнение соединителей всеклиматическое.
Технические условия: ОСТ В 11 0121-91, НЩ0.364.021 ТУ.
Технические характеристики:
• Максимальное рабочее напряжение - 100 В
• Рабочий ток на контакт, не более 1А
• Сопротивление изоляции - не менее 1000 МОм
• Количество сочленений – расчленений 250
• Интервал рабочих температур - от -60 до +85°С
• Минимальная наработка - 10000 часов
• Срок сохраняемости - 25 лет
• Покрытие контактов - золото, серебро.
• Метод монтажа - пайка.
Структура условного обозначения:
ОНП-ЖИ-8-42/46х8-Р29-6В
ОНП-ЖИ-8 - тип соединителя;
42 - количество контактов;
46х8 - условный размер (длина и ширина);
Р - вид контактов: В - вилка, Р - розетка;
29 - конструктивное исполнение:
- 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
- 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
- 38 - вилка кабельная;
6 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение.
