ОНП-ЖИ-8-42/46х8-р23-2в

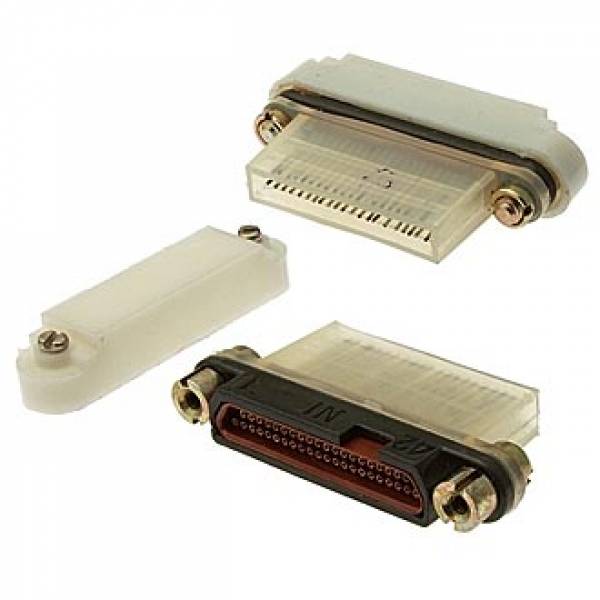

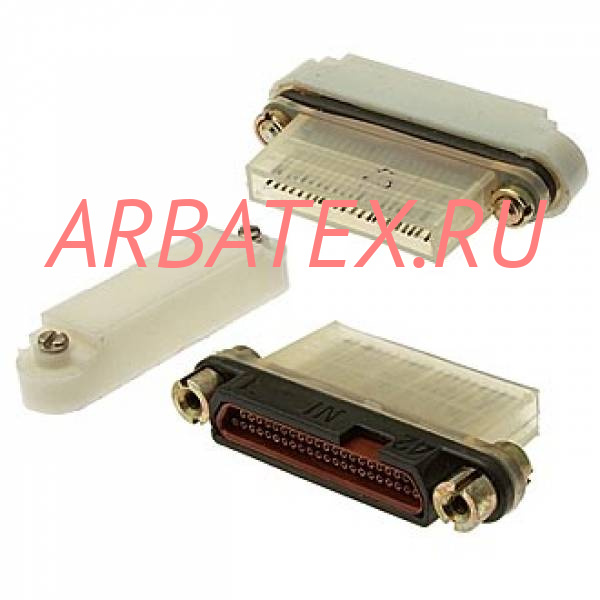

Описание разъема ОНП-ЖИ-8-42/46х8-Р23-2В

Соединители (вилки, розетки) прямоугольные объемного монтажа с винтовой фиксацией сочлененного положения.  Соединители состоят из кабельной вилки и приборной розетки и имеют шпоночную поляризацию корпусов.  Соединители имеют токопроводное покрытие корпусных деталей (корпуса, кожуха). Покрытие контактов – золото (серебро). Кожух монтажный поставляется по дополнительному заказу. Соединители для внутреннего монтажа всеклиматического исполнения. Соединители   взаимосочленяемы с ОНП-ЖИ-8 по НЩ0.364.021 ТУ.

Структура условного обозначения:

ОНП-ЖИ-8-42/46х8-Р23-2В
ОНП-ЖИ-8  - тип соединителя;
42 - количество контактов;
46х8 - условный размер (длина и ширина);
Р - вид контактов: В - вилка, Р - розетка;
23 - конструктивное исполнение:
   - 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
   - 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
   - 38 - вилка кабельная;
2 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение.

Технические параметры соединителей ОНП-ЖИ-8:
Общее количество контактов:	21, 42, 52, 54, 76
Сопротивление контактов, не более, МОм:	10
Рабочий ток на одиночный контакт, А:	1
Суммарный ток на соединитель, А:	21....60,8
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Емкость между любыми контактами, не более, пФ:	2
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	15000 (1500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
