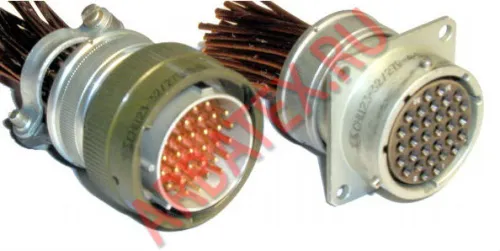

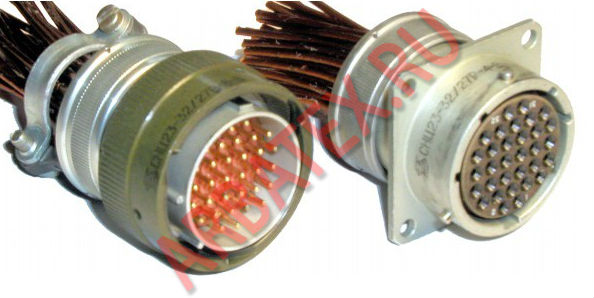

СНЦ23-24/30В-2-В-вилка байонетная малогабаритная низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.
Условные обозначения:
СНЦ23-24/30В-2-а-В-вилка.
СНЦ23 - тип соединителя;
24 - количество контактов;
30 - условный размер корпуса;
В - вид корпуса: В - вилка.
2 - конструктивное исполнение:
- 2 - приборная часть с прямым кожухом,
а - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Технические характеристики:
Максимальное рабочее напряжение ― 700 В
Ток на контакт ― до 15 А
Интервал рабочих температур ― от -60 до +200°С
Количество сочленений-расчленений ― 500
Минимальная наработка ― 1000 часов
Срок сохраняемости ― 15 лет.
