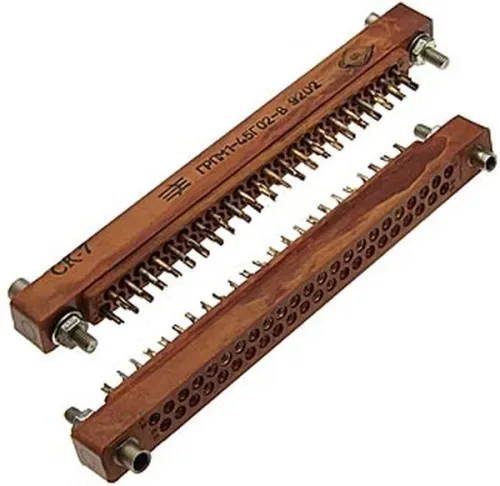

ГРПМ1-45ГО2-В

Описание разъема ГРПМ1-45ГО2-В



Соединители электрические низкочастотные прямоугольные ГРПМ1-45ГО2-В имеют гиперболоидные контакты, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, обеспечивают соединение печатных плат с объемным монтажом и печатных плат между собой, взаимозаменяемы и взаимосочленяемы с соединителями типа ГРПМ1 Ке0.364.006 ТУ.

Параметры разъема ГРПМ1-45ГО2-В:

Технические характеристики:
• Сила электрического тока на контакт ...... 2 А
• Максимальное напряжение, (ампл.) ...... 250 В
• Сопротивление контактов, не более:
   - для соединителей печать-печать ...... 8 мОм
   - для остальных соединителей ...... 5 мОм
• Сопротивление изоляции, не менее ...... 5000 мОм
• Испытательное напряжение, (ампл.) 1200 В
• Емкость между соседними контактами,не более ...... 2,5 пф
• Количество сочленений-расчленений ...... 1000
• Минимальная наработка ...... 5000 ч
• Минимальный срок сохраняемости ...... 25 лет

Структура условного обозначения:
ГРПМ1-45ГО2-В
ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
1 - порядковый номер разработки;
45 - количество контактов;
Г - тип контакта: Ш - штыревой; Г - гнездовой;
О - тип хвостовика: О - для объемного монтажа; П - для прямого монтажа в отверстие печатной платы; У - для углового монтажа в отверстие печатной платы;
2 - покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404.
