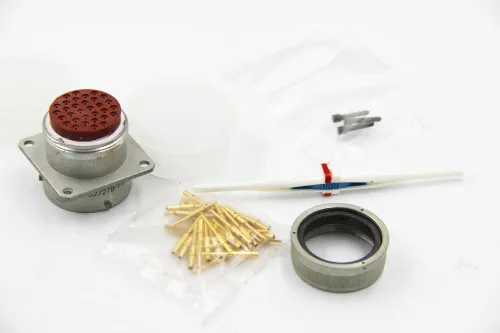

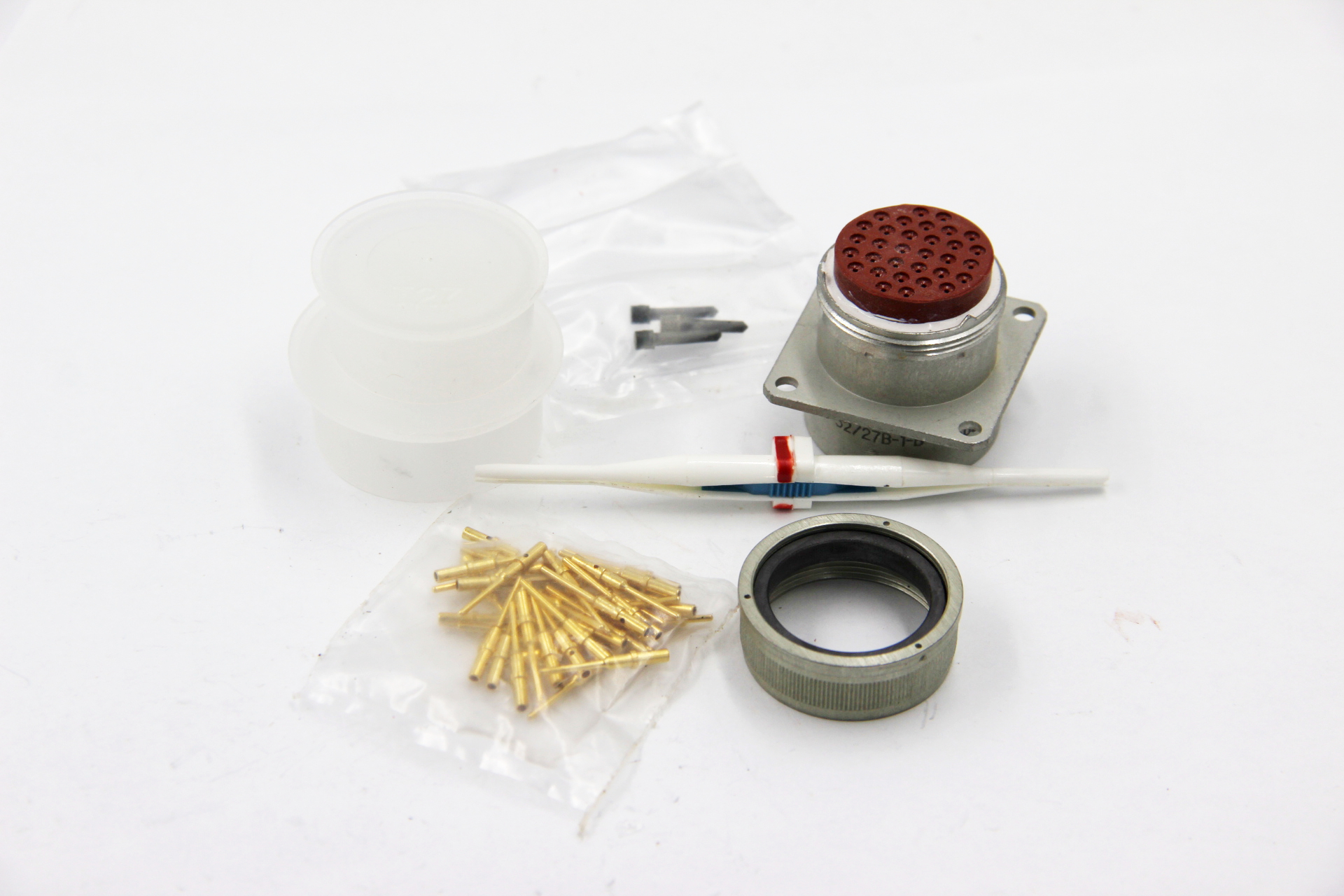

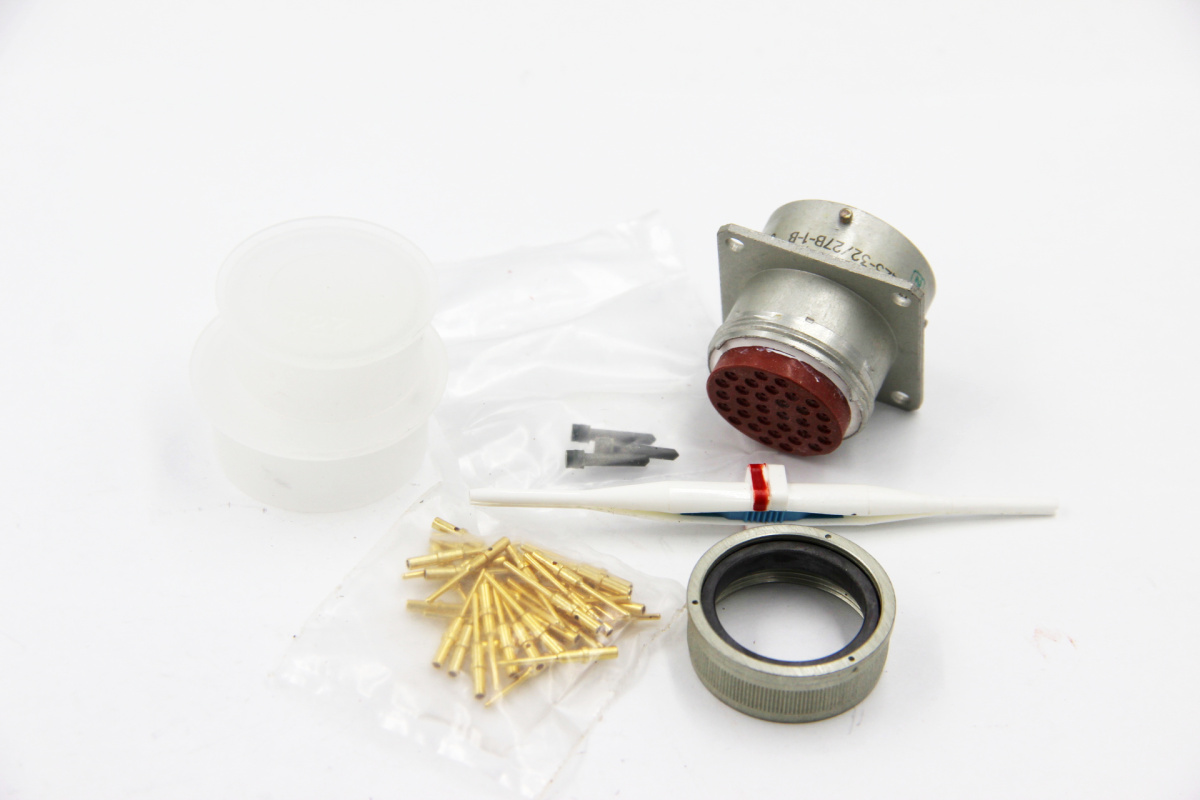

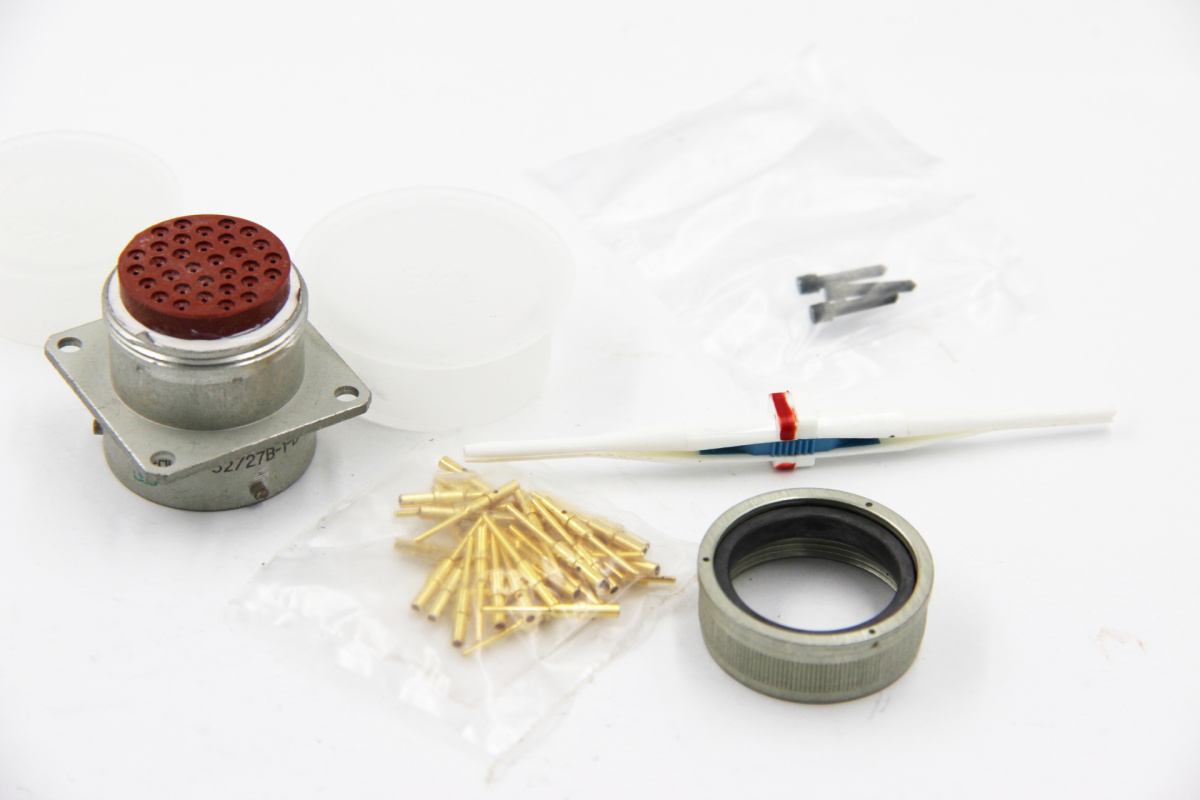

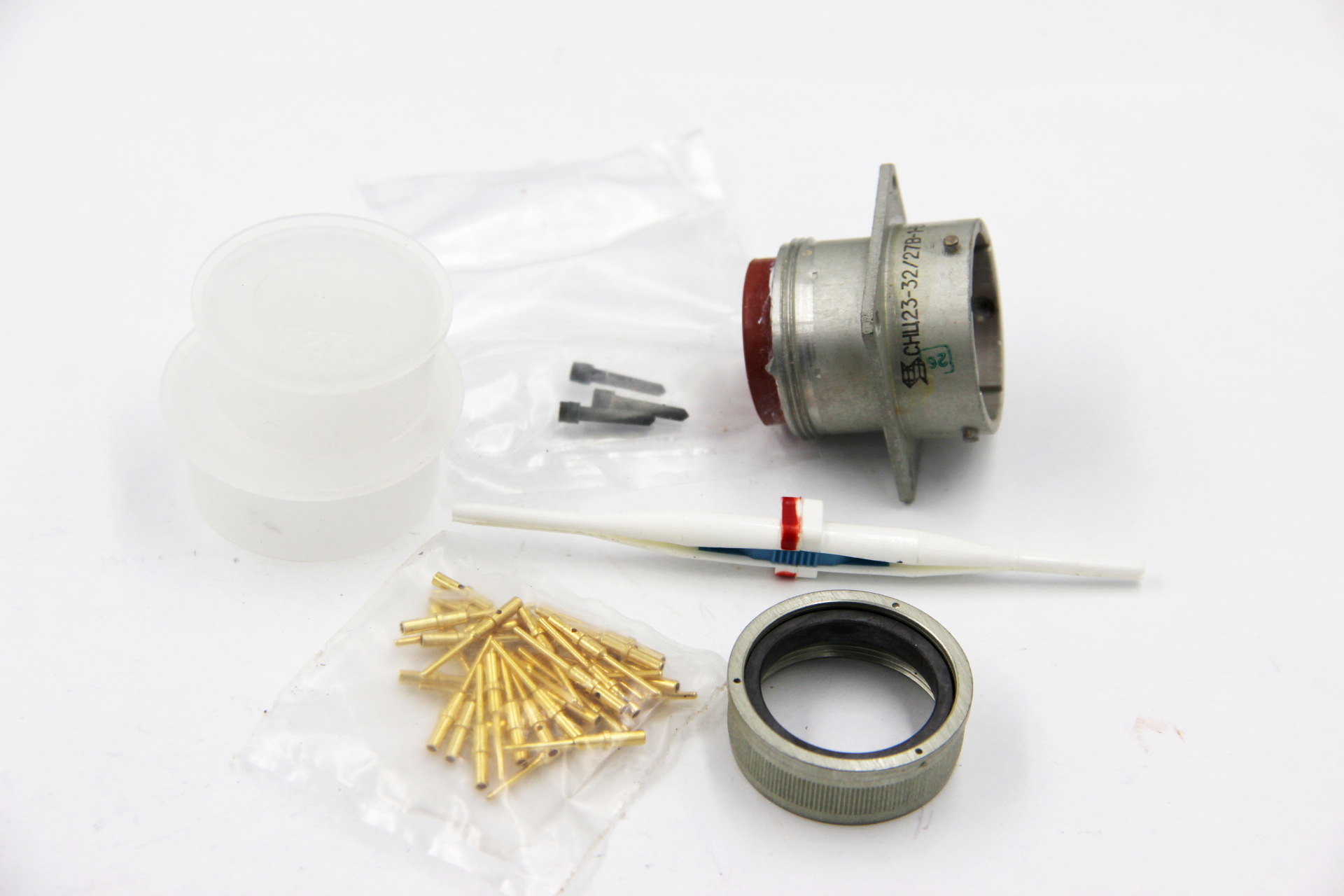

СНЦ23-32/27В-1-В вилка

СНЦ23-32/27В-1-В вилка

Характеристики

2

Описание

Описание разъема СНЦ23-32/27В-1-В

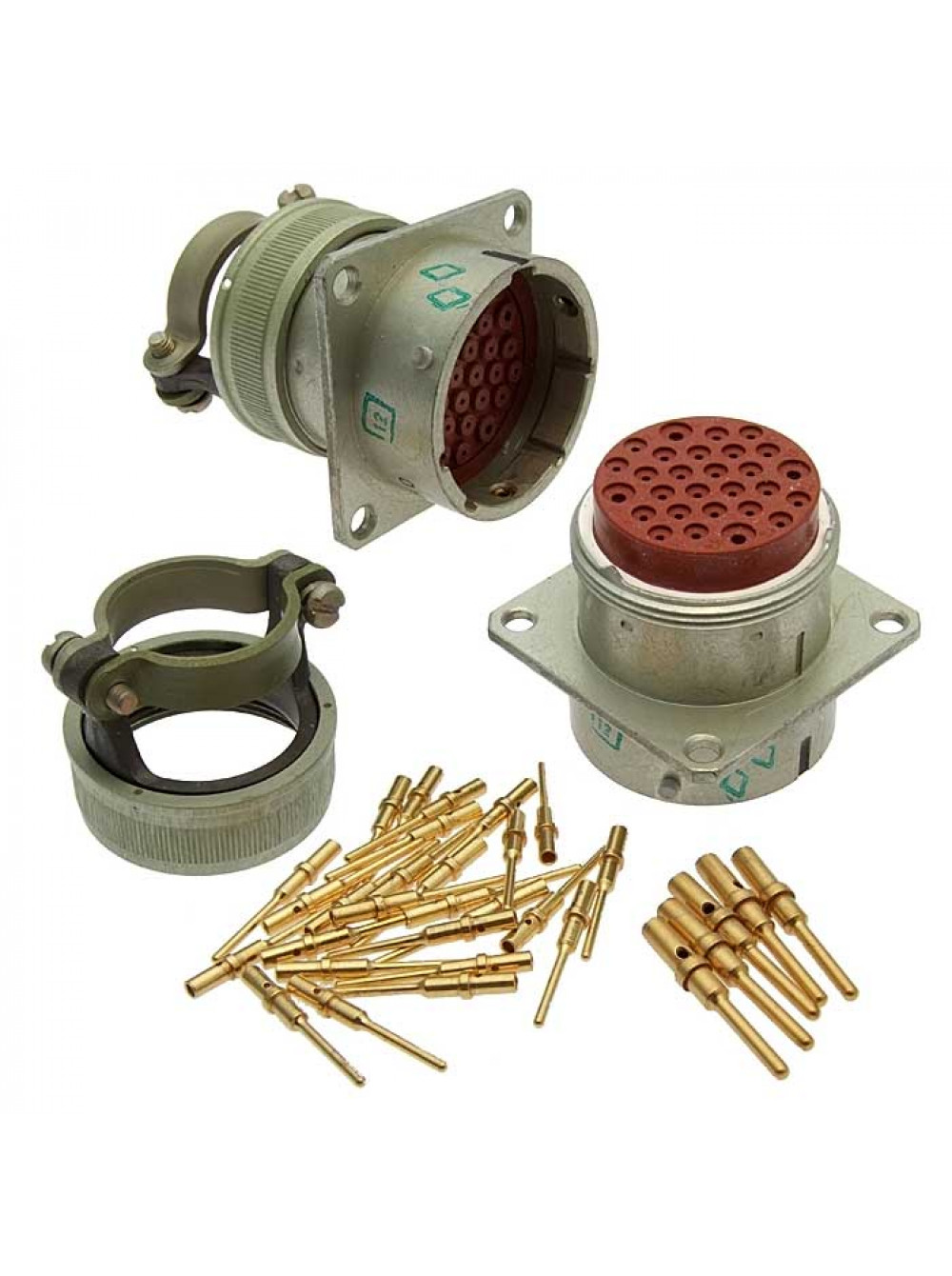

Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными. Приборная и кабельная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 сочленяются с вилками СНЦ27, СНЦ28, СНЦ29. Сочленение соединителей - байонетное. Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Покрытие контактов - золото.



Параметры разъема СНЦ23-32/27В-1-В:




Технические характеристики:
Максимальное рабочее напряжение - 700 В
Ток на контакт - до 15 А
Интервал рабочих температур - от -60 до +200°С
Количество сочленений-расчленений - 500
Минимальная наработка - 1000 часов
Срок сохраняемости  - 15 лет

Структура условного обозначения:
СНЦ23-32/27В-1-В
СНЦ23 - тип соединителя;
32 - количество контактов;
27 - условный размер корпуса;
В - вид корпуса: В - вилка, Р-розетка;
1 - конструктивное исполнение:
    - 1 - приборная часть без кожуха,
    - 2 - приборная часть с прямым кожухом,
    - 4 - приборная часть с угловым кожухом,
    - 6 - кабельная часть с прямым кожухом,
    - 8 - кабельная часть с угловым кожухом,
    - 11 - кабельная часть без кожуха,
    - 12 - приборная часть с обоймой под термоусаживаемые трубки,
    - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
А - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.



Условия эксплуатации СНЦ23:

Температура окружающего воздуха:
- золото - от -60° С до +155° С;
- серебро - от -60° С  до +100° С.

Повышенная относительная влажность воздуха при температуре +35° С с конденсацией влаги - 100%.
Атмосферное давление - 1,33∙10-10 Па (10-12 мм. рт. ст.).

Синусоидальная вибрация:
- диапазон частот - от 1 Гц до 5000 Гц;
- амплитуда ускорения - 400 м/с2.

Механический удар одиночного действия - 5000 м/с2.
Механический удар многократного действия - 1500 м/с2.
