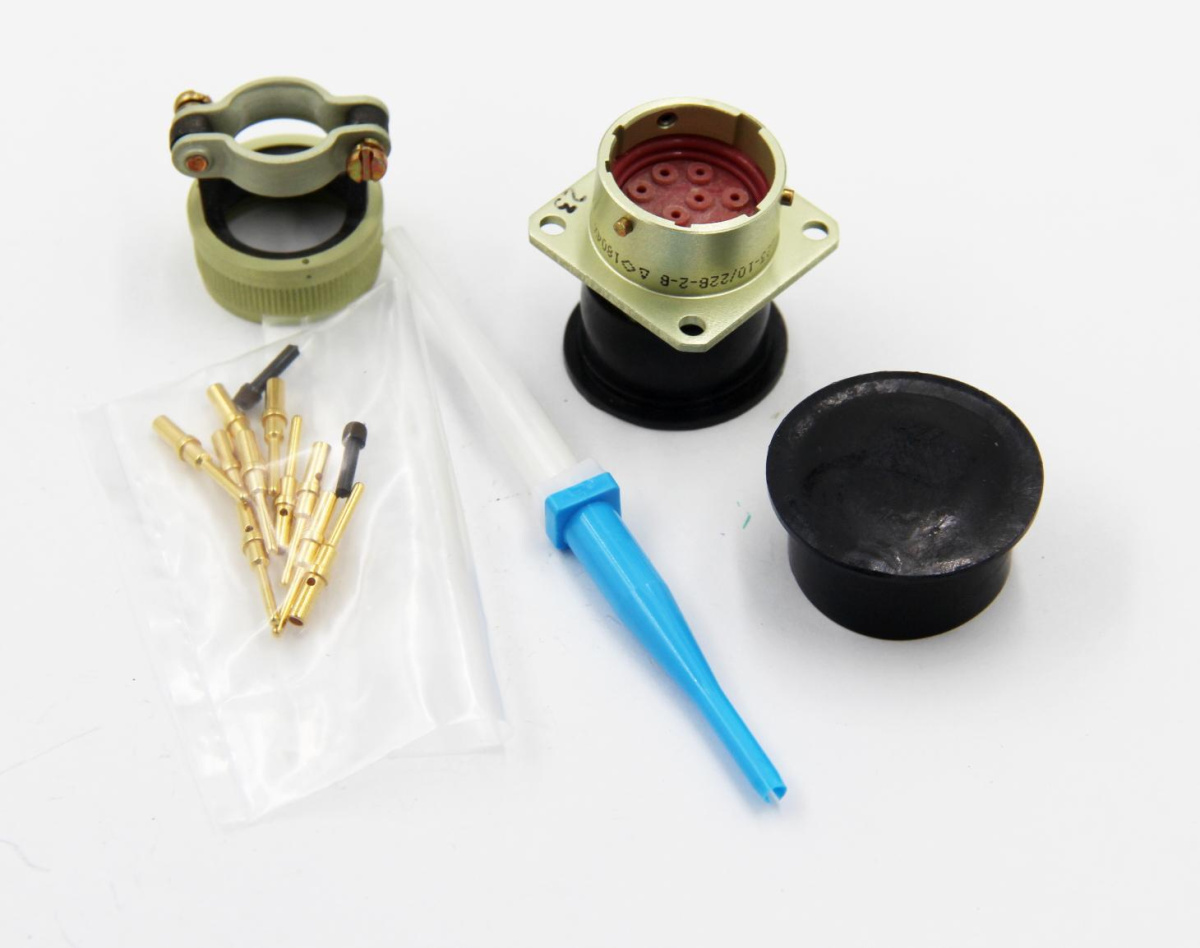

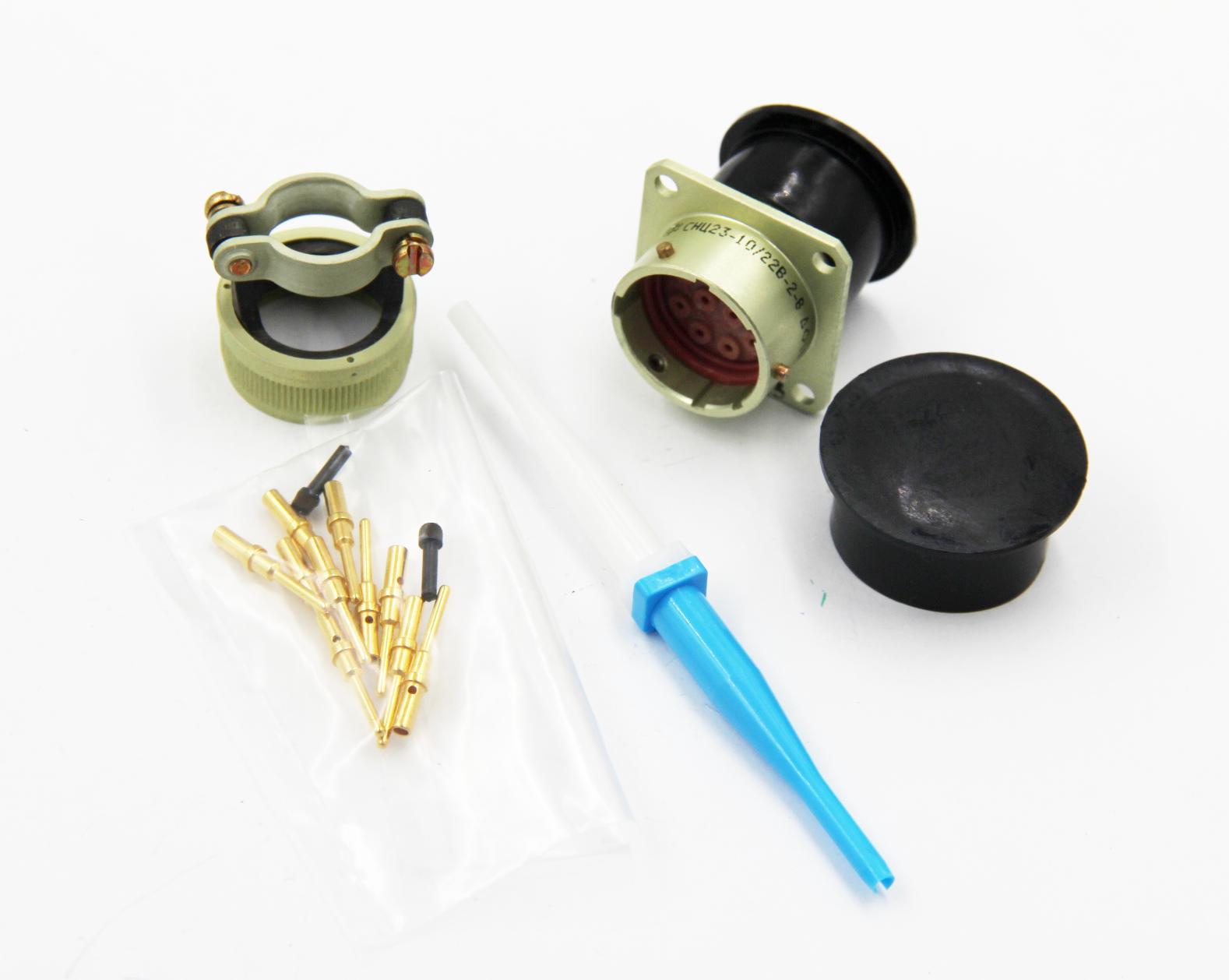

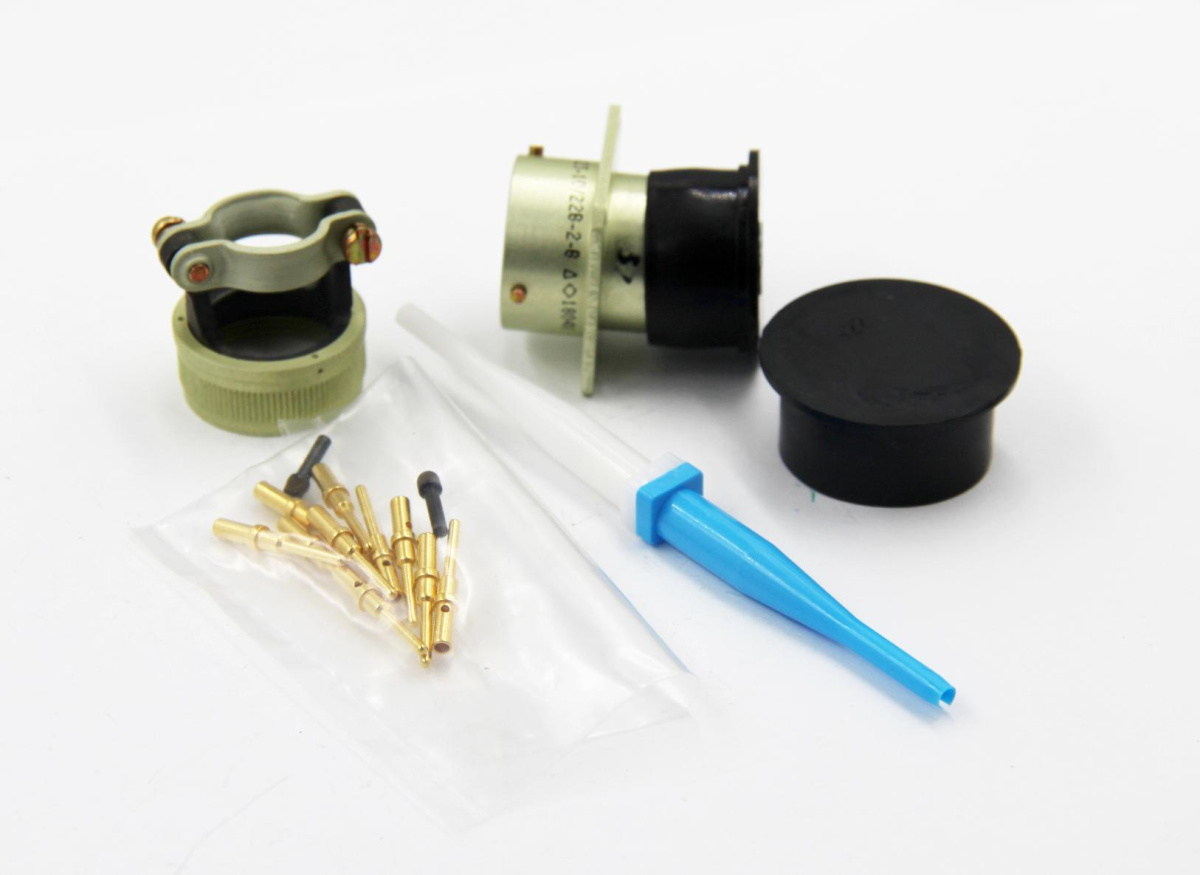

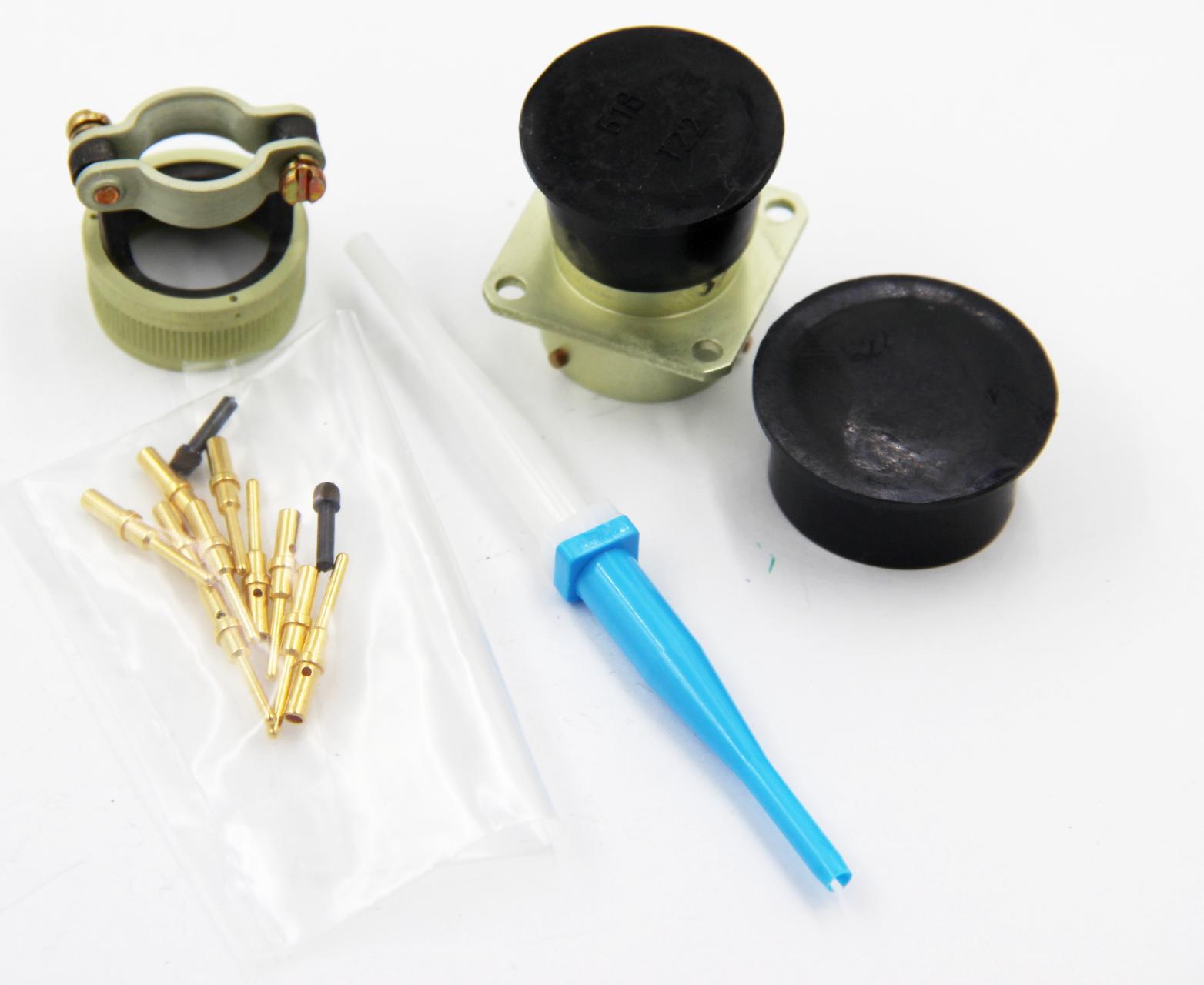

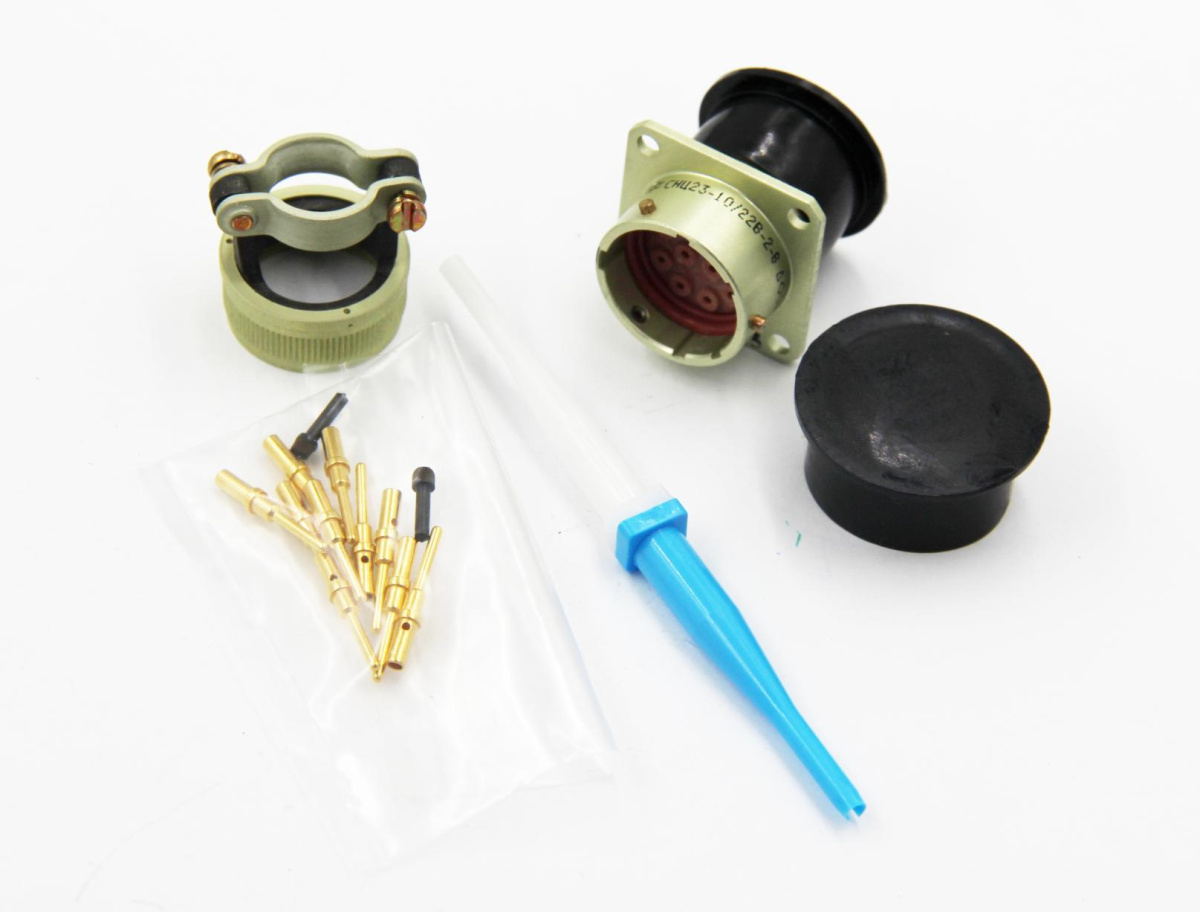

СНЦ23-10/22В-2-в-В

СНЦ23-10/22В-2-в-В

В наличии
1 830.02 руб.


-+


Купить








Маркировка для заказа — СНЦ23-10/22В-2-в-В
Кол-во контактов в соединителе — 10
Условный диаметр корпуса соединителя — 22
Краткое описание соединителя — Вилка приборная с прямым кожухом

Все характеристики

Описание

Характеристики

Соединитель СНЦ23-10/22В-2-в-В - предназначен для работы в электрических цепях постоянного (DC) и переменного (АС) (частотой до 3 Мгц) токов при напряжении до 700 В (амплитудное значение).

У соединителей серии СНЦ23 комплект состоит из двух частей: вилки и розетки. Вилки розетки конструктивно могут быть как приборными (блочными), так и кабельными.

Приборная (блочная) и кабельная часть изготавливается:

- без кожуха;
- с прямым или угловым кожухом;
- с обоймой под термоусаживающиеся трубки.

Розетки СНЦ23 могут сочленяться с вилками серии СНЦ27, 28 и 29.
Вилки и розетки имеют многошпоночную поляризацию и многопозиционную установку изолятора
в корпусе (т.  е. сдвиг контактов под определенным углом), поляризация у вилки должна сочетаться с поляризацией розетки (иначе соединители не сочленяться).

Расшифровка маркировки соединителей СНЦ23:
Пример СНЦ23-3/14В-1-а-В

СНЦ23 - тип соединителя - соединитель цилиндрический многопозиционный с локальной защитой контактов внутреннего монтажа.
23 - номер разработки.
- 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61 - количество контактов.
- 14, 18, 22, 24, 27, 30, 33, 36, 39 - условный размер вилки (розетки).
Часть соединителя:
- В - вилка;
- Р - розетка.
Конструктивное исполнение (номер типоконструкции):
- 1 - приборная часть без кожуха;
- 2 - приборная часть с прямым кожухом;
- 4 - приборная часть с угловым кожухом;
- 6 - кабельная часть с прямым кожухом;
- 8 - кабельная часть с угловым кожухом;
- 11 - кабельная часть без кожуха;
- 12 - приборная часть с обоймой под термоусаживающие трубки;
- 13 - кабельная часть с обоймой под термоусаживающие трубки.
Позиция установки изолятора:
- а, б, в, г - варианты углового положения поляризующих шпонок и шпоночных пазов на корпусах (при нормальном положении изолятора - буквенный индекс не проставляется).
В - всеклиматическое исполнение.
1 - вид покрытия контактов серебром (вид покрытия контактов золотом - не указывается).
