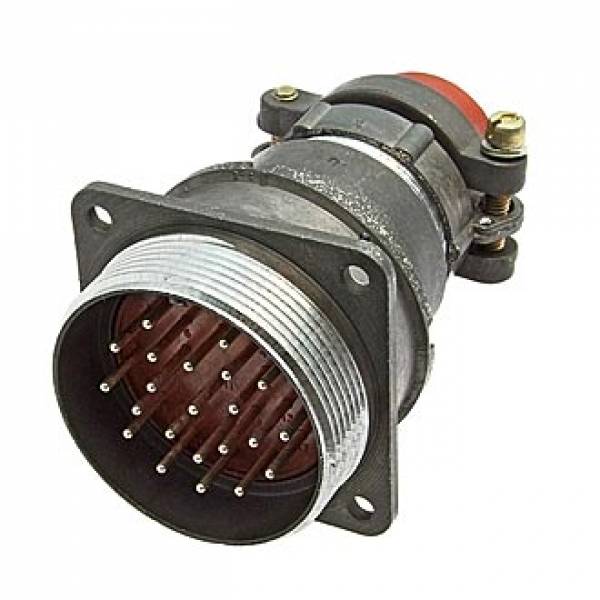

2РМД39БПН22Ш5В1

Технические характеристики 2РМД39БПН22Ш5В1:

Максимальная токовая нагрузка:

- на одиночный контакт - 8 А;

- суммарная на соединитель - 146 А.

Максимальное рабочее напряжение - 560 В; 700 В.

Максимальное испытательное напряжение:

- в нормальных климатических условиях - 1850 В; 2300 В;

- при давлении 399,96 Па (3 мм рт. ст.) - 350 В; 450 В.

Сопротивление контактов - не более 2,5 мОм.

Сопротивление изоляции разъёма 2РМД39БПН22Ш5В1 - не менее 5000 МОм.

Емкость между контактами - не более 6 пФ.

Электрическая прочность изоляции:

- при максимальном рабочем напряжении 560 В - 1850 В;

- при максимальном рабочем напряжении 700 В - 2300 В.

Усилие расчленения соединителей - не более 196,2 Н (20 кгс).

Усилие расчленения гнезд с контрольным калибром - от 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс).

Минимальная наработка - 5000 ч.

Число сочленений-расчленений - 500.

Минимальный срок сохраняемости - 15 лет.

Сочленение вилки 2РМД39БПН22Ш5В1 - резьбовое.

Поляризация корпусов - одношпоночная.

Длина патрубка - 67,5 мм.

Масса патрубка - не более 51 г.

Варианты исполнения вилок 2РМД39БПН22Ш5В1 в зависимости от вида приёмки:

- отдел технического контроля - 2РМД39БПН22Ш5В1 ОТК;

- особо стойкие (особо стабильные) - ОС2РМД39БПН22Ш5В1, 2РМД39БПН22Ш5В1 ОС;

- приемка заказчика - 2РМД39БПН22Ш5В1 ПЗ;

- военная приемка - 2РМД39БПН22Ш5В1 ВП.

Условия эксплуатации:

Температура окружающего воздуха:

- рабочая - от -60° С до +100° С;

- предельная - от -60° С до +70° С.

Смена температур - от -60° С до +180° С.

Относительная влажность при +25° С - до 98%.

Атмосферное пониженное давление:

- рабочее давление - 133,32·10-12 Па (10-12 мм рт. ст.);

- предельное - 12 кПа (90 мм рт. ст.).

Атмосферное повышенное рабочее давление - 506 кПа (5 кгс/см2).

Синусоидальная вибрация:

- диапазон частот - от 1 Гц до 5000 Гц;

- амплитуда ускорения - 490 м/с2.

Акустический шум для соединителя 2РМД39БПН22Ш5В1:

- диапазон частот - от 50 Гц до 10 кГц;

- уровень звукового давления - 170 дБ.

Механический удар многократного действия:

- пиковое ударное ускорение - 1000 м/с2;

- длительность действия - от 1 мс до 5 мс.

Механический удар одиночного действия:

- пиковое ударное ускорение - 5000 м/с2;

- длительность действия - от 0,1 мс до 2 мс.

Линейное ускорение для вилки 2РМД39БПН22Ш5В1 - 2000 м/с2.

Климатическое исполнение - умеренный и холодный климат (УХЛ2.1).
