2РМД24КУН10Ш5А-1 купить по низкой цене, описание, доставка

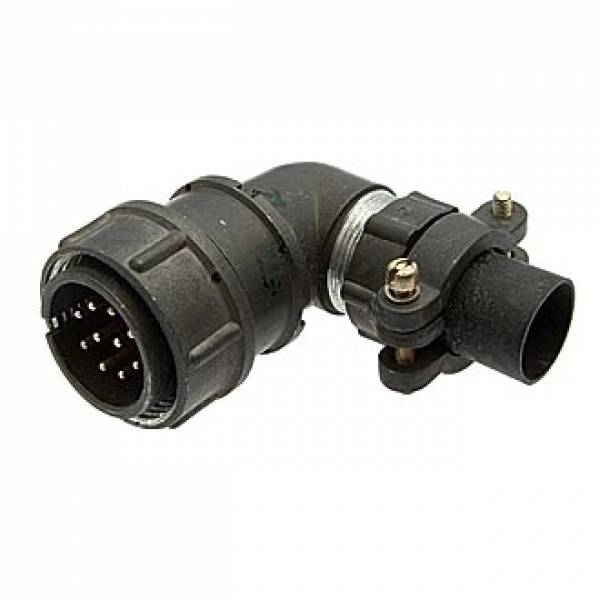

2РМД24КУН10Ш5А-1 Разъемы разное фото фото 2

Отзывов: 0

Добавить отзыв

546 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Расшифровка условного обозначения.
2РМД24КУН10Ш5А1

2РМД (2РМТ, 2РМ, 2РМДТ) - Тип соединителя
24 - Условный размер корпуса
К(Б) - Вид корпуса: Б-приборный, К-кабельный
У(Н) - Вид патрубка: У-угловой, П-прямой. Отсутствие буквы - отсутствие патрубка
Н(Э) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие патрубка
10 - Количество контактов
Ш(Г) - Часть соединителя: Г-розетка, Ш-вилка
5 - обозначение сочетания контактов:
5 - все контакты Ø 1,5мм
6 - контакты Ø 1,5мм и 3,0мм
7 - контакты Ø 1,5мм, Ø 2,0мм и 3,0мм
8 - контакты Ø 1,5мм и 2,0мм
9 - все контакты Ø 3,0мм
А(В) - Покрытие контактов: В-серебро, А-золото
1(2) - Теплостойкость: 1 - 100°С; 2 - 200°С
Л - Левая розетка (только для проходных вилок)
Б - Корпус блочный (приборный) без левой резьбы.
В - Всеклиматическое исполнение

Общие технические характеристики разъемов типа 2РМД24

Тип соединителя	негерметичный, климатика УХЛ
Количество контактов	10
Рабочее напряжение, не более	560 В
Максимальная токовая нагрузка на одиночный контакт, не более	10 А
Максимальная токовая нагрузка общая, не более	83 А
Сопротивление контактов, не более	0,0025 Ом
Материал контактов	золото / серебро
Емкость между контактами, не более	6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 МОм
Синусоидальная вибрация, диапазон частот	1...5000 Гц
Синусоидальная вибрация, ускорение	490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением	5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением	1000 (100) м/с2 (g)
Атмосферное пониженное давление	133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C	98 %
Рабочая температура окружающей среды	-60...+100 *C
Минимальная наработка, не менее	1000 часов
Максимальное количество сочленений-расчленений	500 раз
Гарантийный срок хранения	15 лет
